เครื่องกดเบรกคืออะไร? คู่มือฉบับสมบูรณ์สำหรับการผลิตโลหะแผ่น

การดัดโลหะแผ่นที่มีความแม่นยำจะปรับขนาดปริมาณงานในการผลิต รักษาพิกัดความเผื่อที่แน่นหนา และลดอัตราของเสียบนพื้นโรงงาน อุปกรณ์การขึ้นรูปที่ล้าสมัยทำให้เกิดปัญหาคอขวดในการปฏิบัติงานที่รุนแรง คุณเผชิญกับมุมโค้งงอที่ไม่สอดคล้องกัน ระยะเวลาในการติดตั้งช้า และการพึ่งพาผู้ปฏิบัติงานที่มีทักษะสูงและหายากมากเกินไป คู่มือนี้ให้กรอบการตัดสินใจที่ครอบคลุมสำหรับการประเมิน การกำหนดขนาด และการลงทุนในเทคโนโลยีการดัดงอที่เหมาะสมสำหรับสภาพแวดล้อมการผลิตเฉพาะของคุณ เครื่อง กดเบรก เป็นเครื่องยนต์หลักของการผลิตสมัยใหม่ การเลือกอุปกรณ์ที่เหมาะสมจะกำหนดประสิทธิภาพของร้านค้าของคุณ คุณต้องจับคู่ความสามารถของเครื่องจักรให้ตรงกับความต้องการวัสดุของคุณ การเพิ่มขนาดที่มากเกินไปจะสิ้นเปลืองพลังงานและพื้นที่บนพื้น ในขณะที่ขนาดที่เล็กเกินไปจะทำให้เครื่องจักรเสียหายและชิ้นส่วนถูกปฏิเสธ เราจะสำรวจกลไกหลัก ระบบขับเคลื่อน และกลยุทธ์การใช้เครื่องมือ คุณจะค้นพบว่าการตัดสินใจออกแบบขั้นต้นน้ำส่งผลต่อความสำเร็จในการสร้างขั้นปลายน้ำอย่างไร ทำให้คุณเพิ่มประสิทธิภาพการผลิตของคุณ

ประเด็นสำคัญ

• การจัดตำแหน่งเทคโนโลยี: การเลือกระหว่างเครื่องกดเบรกไฮดรอลิก ไฟฟ้า และเครื่องกดเบรกแบบไฮบริดนั้นขึ้นอยู่กับน้ำหนักที่ต้องการของโรงงาน ความเร็วรอบ และเป้าหมายประสิทธิภาพการใช้พลังงานอย่างเคร่งครัด

• ความแม่นยำและการควบคุม: เบรกกด CNC สมัยใหม่พร้อมแบ็คเกจหลายแกนและการครอบฟันอัตโนมัติช่วยลดเวลาการตั้งค่าและข้อผิดพลาดของผู้ปฏิบัติงานได้อย่างมากเมื่อเปรียบเทียบกับระบบแบบแมนนวลหรือ NC

• ความสามารถในการกำหนดเครื่องมือ: เครื่องจักรมีความสามารถเท่ากับการตั้งค่าการเจาะและแม่พิมพ์เท่านั้น การทำความเข้าใจการโค้งงอของอากาศและการด้านล่างเป็นสิ่งสำคัญสำหรับการลงทุนในเครื่องมือ

• Design-for-Manufacturability (DFM): การขึ้นรูปเบรกด้วยแรงกดที่ประสบความสำเร็จต้องอาศัยการตัดสินใจในการออกแบบจากต้นน้ำเป็นอย่างมาก ซึ่งรวมถึงรัศมีการโค้งงอ ปัจจัย K และการวางแนวของเกรนของวัสดุ

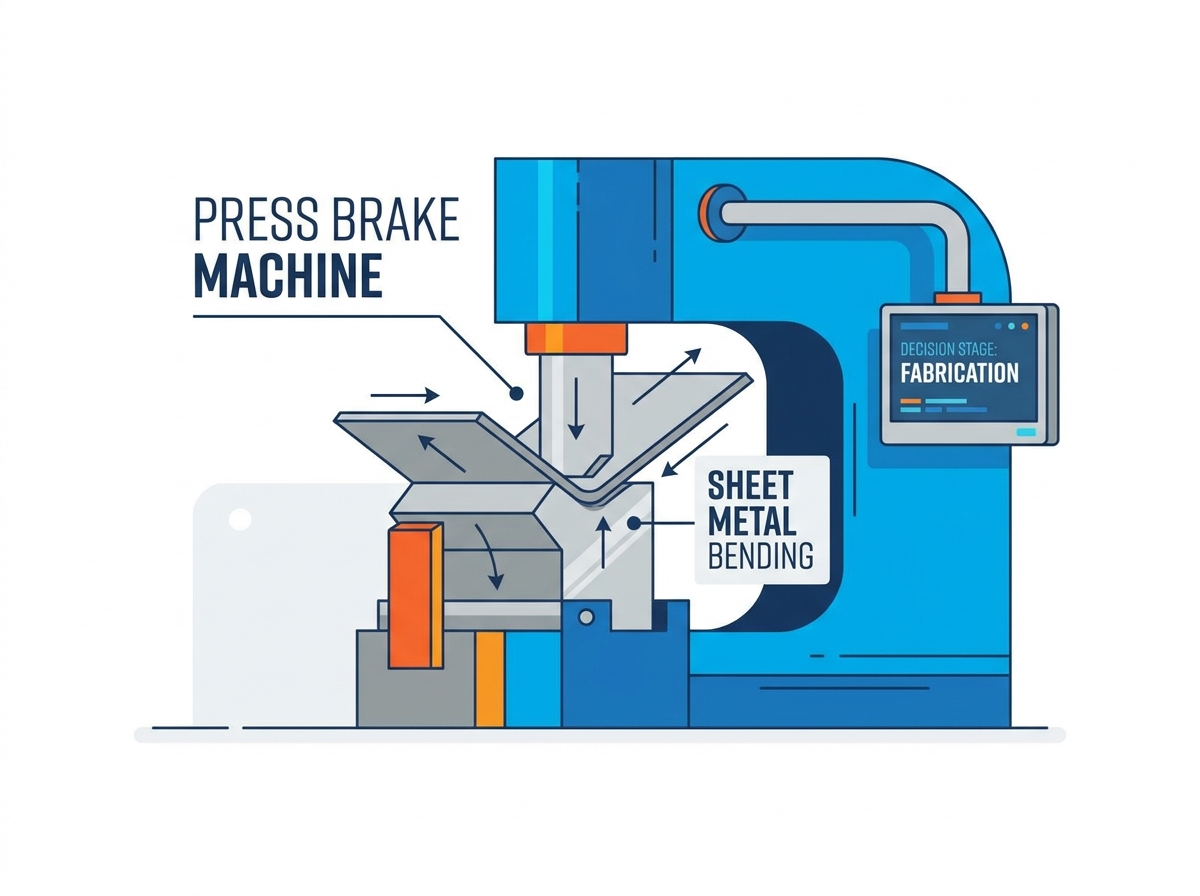

เครื่องกดเบรกทำงานอย่างไร

เครื่อง กดเบรก ทำงานบนหลักการทางกลที่ไม่ซับซ้อน มันกดแผ่นโลหะระหว่างเครื่องมือพิเศษสองชิ้น เครื่องมือด้านบนคือหมัด เครื่องมือด้านล่างคือแม่พิมพ์ เครื่องมือเหล่านี้จะจัดแนวตามแกนดัดแนวตั้ง เครื่องจะดันหมัดลงไปที่เนื้อโลหะ โลหะจะสอดคล้องกับรูปร่างของแม่พิมพ์ด้านล่าง การทำความเข้าใจปฏิสัมพันธ์นี้เป็นพื้นฐานในการเรียนรู้การผลิตโลหะแผ่น

แกนเจาะ ตาย และดัด

หมัดยึดติดกับคานด้านบนเรียกว่า ram แม่พิมพ์ยึดติดกับเตียงด้านล่าง แรมจะเคลื่อนที่ลงตามแนวแกนตั้ง มันสร้างแรงกดดันมหาศาลให้กับชิ้นงาน รูปทรงของการเจาะและแม่พิมพ์จะกำหนดมุมโค้งสุดท้าย โปรไฟล์ที่แตกต่างกันรองรับรูปทรงและช่องว่างที่หลากหลาย การจัดตำแหน่งที่เหมาะสมระหว่างเครื่องมือด้านบนและด้านล่างไม่สามารถต่อรองได้ การวางแนวที่ไม่ตรงทำให้เกิดการโค้งงอที่ไม่สม่ำเสมอและทำให้เครื่องมือสึกหรอเร็วขึ้น ผู้ปฏิบัติงานต้องระบุเครื่องมือระหว่างการตั้งค่าเพื่อให้แน่ใจว่ามีความขนานกันอย่างสมบูรณ์แบบตลอดความยาวของเตียง

น้ำหนักและความสามารถในการดัด

น้ำหนักแสดงถึงแรงดัดงอทั้งหมดที่เครื่องสามารถทำได้ กระจายไปตามความยาวดัดทั้งหมด น้ำหนักเป็นเกณฑ์ความสำเร็จหลักสำหรับการเลือกเครื่องจักร หากคุณมีน้ำหนักไม่เพียงพอ คุณจะไม่สามารถงอโลหะได้ หากคุณใช้น้ำหนักมากเกินไป คุณอาจเสี่ยงต่อการแตกหักของวัสดุได้ คุณยังเสี่ยงที่จะเกิดความเสียหายอย่างถาวรกับฐานเครื่องจักรอีกด้วย น้ำหนักที่ต้องการขึ้นอยู่กับความหนาของวัสดุ ความต้านทานแรงดึง และช่องเปิดของแม่พิมพ์ กฎทั่วไปทั่วไปบนพื้นคือ V-die ที่แน่นกว่านั้นต้องใช้น้ำหนักมากกว่าแบบทวีคูณเพื่อให้ได้โค้งงอเท่าเดิม

บทบาทของ Backgauge

แบ็คเกจทำหน้าที่เป็นจุดหยุดทางกายภาพสำหรับแผ่นโลหะ โดยจะวางตำแหน่งวัสดุอย่างแม่นยำก่อนที่ตัวกระทุ้งจะลงมา ช่วยให้มั่นใจได้ถึงความยาวหน้าแปลนที่แม่นยำทุกครั้ง backgauges สมัยใหม่เคลื่อนที่ผ่านหลายแกน ปรับอย่างรวดเร็วระหว่างโค้งต่างๆ ความเร็วและความแม่นยำจะกำหนดรอบเวลาโดยรวมโดยตรง backgauge ที่ช้าทำให้เกิดปัญหาคอขวด Backgauge ที่รวดเร็วและแม่นยำช่วยเพิ่มปริมาณงานของผู้ปฏิบัติงานให้สูงสุด เมื่อสร้างชิ้นส่วนที่ซับซ้อนด้วยหน้าแปลนหลายอัน นิ้วของ backgauge จะต้องเปลี่ยนตำแหน่งภายในมิลลิวินาทีเพื่อให้ผู้ปฏิบัติงานเคลื่อนไหว

อธิบายประเภทของเครื่องกดเบรก

ระบบขับเคลื่อนจะกำหนดวิธีที่เครื่องจักรสร้างแรงดัดงอ ทางเลือกที่เหมาะสมขึ้นอยู่กับปริมาณการผลิตและประเภทวัสดุของคุณ แต่ละระบบมีข้อดีและข้อจำกัดเฉพาะสำหรับการดำเนินการในโรงงาน

เบรกกดเชิงกลแบบเดิม

ระบบกลไกใช้กลไกมู่เล่และคลัตช์ มอเตอร์จะหมุนมู่เล่อย่างต่อเนื่อง ผู้ปฏิบัติงานใช้คลัตช์เพื่อดันแคร่ลง เครื่องจักรเหล่านี้มีอันตรายสูง จังหวะไม่สามารถย้อนกลับได้กลางรอบ เมื่อแกะเริ่มเคลื่อนที่ มันจะต้องทำให้จังหวะสมบูรณ์ พวกเขาขาดการควบคุมที่แม่นยำและความเร็วที่แปรผัน การผลิตที่มีความแม่นยำสมัยใหม่ถือว่าล้าสมัย อย่างไรก็ตาม บางส่วนยังคงทำงานในสภาพแวดล้อมแบบเดิมที่มาตรฐานความปลอดภัยยังล้าหลังข้อกำหนดสมัยใหม่

เบรกกดไฮดรอลิก

ระบบไฮดรอลิกใช้กระบอกสูบซิงโครไนซ์คู่เพื่อเคลื่อนย้ายแรม ปั๊มของเหลวไฮดรอลิกเข้าไปในกระบอกสูบเพื่อสร้างแรงมหาศาล พวกมันให้กำลังมหาศาลและการกระจายแรงที่เชื่อถือได้ พวกเขาจัดการวัสดุที่ยากที่สุดได้อย่างง่ายดาย คุณจะพบสิ่งเหล่านี้ได้ในการผลิตเครื่องจักรกลหนักและร้านค้าเหล็กโครงสร้าง พวกเขาใช้พลังงานมากขึ้น น้ำมันไฮดรอลิกต้องมีการบำรุงรักษาเป็นประจำ คุณเผชิญกับการรั่วไหลของน้ำมันที่อาจเกิดขึ้น โดยทั่วไปความเร็วของ Ram จะช้ากว่ารุ่นไฟฟ้า ซึ่งสามารถลากเวลารอบการทำงานของชิ้นส่วนเกจที่เบากว่าได้

เบรกกดแบบไฟฟ้า / เซอร์โว

รุ่นไฟฟ้าใช้เซอร์โวมอเตอร์และระบบสายพานหรือรอก กำจัดน้ำมันไฮดรอลิกโดยสิ้นเชิง มอเตอร์จะดึงพลังงานเมื่อตัวแกะเคลื่อนที่จริงเท่านั้น พวกมันเสนอวิธีการที่รวดเร็วอย่างเหลือเชื่อและความเร็วในการถอยกลับ การใช้พลังงานลดลงอย่างมาก การบำรุงรักษาทำได้น้อยที่สุดหากไม่มีระบบไฮดรอลิก มีความสามารถในการรับน้ำหนักสูงสุดที่ต่ำกว่า ไม่เหมาะกับเหล็กแผ่นหนามาก ร้านค้าที่ใช้โครงอะลูมิเนียมบางหรือสเตนเลสสตีลจะได้รับประโยชน์อย่างมากจากความเร็วของไดรฟ์เซอร์โวไฟฟ้า

เบรกกดไฮบริด

เครื่องจักรไฮบริดผสมผสานเซอร์โวมอเตอร์เข้ากับระบบไฮดรอลิกเฉพาะที่ เซอร์โวมอเตอร์ขับเคลื่อนปั๊มไฮดรอลิกแบบวงปิดขนาดเล็กสำหรับแต่ละกระบอกสูบ พวกมันให้พลังของไฮดรอลิกพร้อมกับประสิทธิภาพของไฟฟ้า ทำงานเงียบและลดการเกิดความร้อน พวกเขาเป็นตัวแทนของการลงทุนที่สำคัญ ความซับซ้อนของระบบต้องใช้ความรู้การบำรุงรักษาเฉพาะทาง หากไฮบริดไดรฟ์ทำงานล้มเหลว คุณมักจะต้องใช้ช่างเทคนิค OEM แทนที่จะเป็นช่างบำรุงรักษามาตรฐานเพื่อแก้ไขปัญหาระบบวงปิด

ระบบควบคุม: CNC กับ NC กับ Manual

ระบบควบคุมจะกำหนดวิธีที่คุณโต้ตอบกับเครื่องจักร การควบคุมด้วยตนเองต้องการให้ผู้ปฏิบัติงานตั้งค่าการหยุดทางกายภาพ NC ช่วยให้สามารถตั้งโปรแกรมตำแหน่งพื้นฐานได้ CNC แสดงถึงมาตรฐานอุตสาหกรรมสมัยใหม่ ส่วนควบคุม 3D CNC ช่วยให้สามารถตั้งโปรแกรมออฟไลน์ได้ วิศวกรสามารถจำลองการโค้งงอในสำนักงานได้ ซึ่งจะช่วยป้องกันการชนกันและลดการหยุดทำงานของเครื่องจักร ผู้ปฏิบัติงานเพียงแค่โหลดโปรแกรมและปฏิบัติตามคำแนะนำด้วยภาพ ขั้นตอนการทำงานนี้ขจัดวิธีเดิมในการทดสอบการดัดและการแยกชิ้นส่วนทั้งสามออกก่อนที่จะได้ชิ้นส่วนที่ดี

การเลือกเครื่องมือกดเบรกที่เหมาะสม

เครื่องจักรของคุณมีความสามารถพอๆ กับเครื่องมือเท่านั้น เครื่องจักรระดับไฮเอนด์ที่มีเครื่องมือไม่ดีจะทำให้เกิดชิ้นส่วนที่ไม่ดี การเลือกเครื่องมือเป็นตัวกำหนดว่าคุณสามารถสร้างรูปร่างใดได้สำเร็จ คุณต้องจับคู่หมัดและตายให้กับงานเฉพาะ การใช้ความกว้างของ V-die ไม่ถูกต้องเป็นสาเหตุที่พบบ่อยที่สุดที่ทำให้วัสดุแตกร้าวและพิกัดความเผื่อที่เกิดจากลมเป่าบนพื้น

โปรไฟล์เครื่องมือ

V-dies มาตรฐานรองรับการโค้งงอ 90 องศาขั้นพื้นฐานส่วนใหญ่ การเจาะคอห่านมีคัตเอาท์ลึก การกวาดล้างนี้ทำให้คุณสามารถโค้งงอโปรไฟล์ที่ซับซ้อนได้โดยไม่ต้องกดปุ่มเครื่องมือ เครื่องมือเย็บขอบจะทำให้ขอบของแผ่นโลหะเรียบลงบนตัวมันเอง สิ่งนี้จะสร้างขอบที่ปลอดภัยและแข็งแกร่ง แม่พิมพ์มุมแหลมช่วยให้คุณโค้งงอโลหะได้เกิน 90 องศา คุณต้องเลือกโปรไฟล์ที่ป้องกันการชนกันของชิ้นส่วนระหว่างจังหวะ ผู้ปฏิบัติงานควรตรวจสอบโปรไฟล์เครื่องมือกับรูปแบบเรียบๆ ก่อนเริ่มการโค้งงอครั้งแรก

วิธีการดัด

การที่หมัดโต้ตอบกับแม่พิมพ์เป็นตัวกำหนดวิธีการดัดงอ แต่ละวิธีต้องใช้น้ำหนักและการตั้งค่าเครื่องมือที่แตกต่างกัน

• การดัดด้วยอากาศ: หมัดดันโลหะเข้าไปใน V-die โดยไม่ต้องสัมผัสด้านล่าง ความลึกของหมัดจะกำหนดมุม นี่คือมาตรฐานสำหรับเครื่อง CNC ใช้น้ำหนักน้อยกว่าและช่วยให้ทำมุมได้หลายมุมจากแม่พิมพ์ตัวเดียว

• ด้านล่าง: หมัดจะดันโลหะเข้าไปใน V-die จนสุด โลหะจะใช้มุมที่แน่นอนของเครื่องมือ ต้องใช้น้ำหนักที่สูงกว่าการดัดด้วยอากาศ

• การสร้างเหรียญ: หมัดจะประทับโลหะลงในแม่พิมพ์ด้วยแรงที่รุนแรง สิ่งนี้ทะลุผ่านแกนกลางของวัสดุ ช่วยลดการสปริงกลับแต่ทำให้เครื่องมือสึกหรออย่างรวดเร็ว มันต้องใช้น้ำหนักมาก

ระบบเปลี่ยนด่วน

เวลาในการติดตั้งทำให้ประสิทธิภาพการทำงานลดลงในสภาพแวดล้อมที่มีการผสมผสานสูงและปริมาณน้อย การหนีบเครื่องมือแบบแมนนวลต้องให้ผู้ปฏิบัติงานขันสกรูแต่ละตัวให้แน่น ทำให้เสียเวลาในการผลิตอันมีค่า เครื่องมือจับยึดระบบเปลี่ยนเร็วไฮดรอลิกหรือนิวแมติกทันทีด้วยการกดปุ่ม พวกเขาวางเครื่องมือไว้อย่างสมบูรณ์แบบทุกครั้ง ซึ่งจะช่วยลดเวลาการตั้งค่าจากชั่วโมงเหลือเป็นนาที ผลผลิตที่เพิ่มขึ้นอย่างรวดเร็วถือเป็นการปรับรุ่นครั้งแรก เมื่อคุณเปลี่ยนการตั้งค่าห้าครั้งต่อกะ เครื่องมือแบบเปลี่ยนด่วนจะจ่ายเองภายในไม่กี่เดือน

การสึกหรอของเครื่องมือและการบำรุงรักษา

เครื่องมือเสื่อมสภาพตามกาลเวลา รัศมีปลายพันช์จะราบเรียบเมื่อใช้ซ้ำหลายครั้ง ไหล่ตายสึกหรอเนื่องจากการเสียดสีของวัสดุ การสึกหรอนี้ส่งผลโดยตรงต่อความสามารถในการทำซ้ำของมุม ดายบ่าที่ชำรุดทำให้โลหะลากไม่สม่ำเสมอ คุณต้องใช้กลยุทธ์การตรวจสอบเชิงป้องกัน วัดปลายหมัดและไหล่ตายอย่างสม่ำเสมอ เปลี่ยนเครื่องมือก่อนที่จะกระทบต่อคุณภาพของชิ้นส่วน รักษาเครื่องมือให้สะอาดและหล่อลื่นอย่างเหมาะสมเพื่อยืดอายุการใช้งาน แม่พิมพ์ที่สกปรกจะทำให้ชิ้นส่วนอะลูมิเนียมเป็นรอยทันที

เคล็ดลับการออกแบบแผ่นโลหะสำหรับการดัดเบรกด้วยแรงกด

การขึ้นรูปที่ประสบความสำเร็จเริ่มต้นที่แผนกวิศวกรรม การตัดสินใจออกแบบต้นน้ำเป็นตัวกำหนดความสำเร็จในการผลิตขั้นปลายน้ำ หากชิ้นส่วนได้รับการออกแบบมาไม่ดี ผู้ปฏิบัติงานที่ดีที่สุดจะไม่สามารถรักษาชิ้นส่วนนั้นไว้ได้ วิศวกรต้องเข้าใจขีดจำกัดทางกายภาพของแผ่นโลหะ การขว้างไฟล์ CAD บนผนังโดยไม่ตรวจสอบค่าเผื่อการโค้งงอ จะรับประกันว่าจะมีเศษเหล็กอยู่บนพื้น

รัศมีโค้งขั้นต่ำ

โลหะสามารถโค้งงอได้ไกลก่อนที่จะแตกหักเท่านั้น รัศมีโค้งงอด้านในต่ำสุดป้องกันการแตกร้าวที่แนวโค้ง ความหนาของวัสดุมีอิทธิพลอย่างมากต่อรัศมีนี้ วัสดุที่หนาขึ้นจะต้องมีรัศมีการโค้งงอที่มากขึ้น ความต้านทานแรงดึงและความเหนียวก็มีบทบาทสำคัญเช่นกัน วัสดุที่แข็งกว่า เช่น สแตนเลส จะต้องมีรัศมีที่ใหญ่กว่าอะลูมิเนียมแบบอ่อน การบังคับรัศมีที่แคบบนวัสดุที่เปราะทำให้เกิดความล้มเหลวของโครงสร้าง ควรศึกษาเอกสารข้อมูลวัสดุก่อนที่จะระบุรัศมีภายในที่แคบ

ค่าเผื่อการโค้งงอ การหักงอ และปัจจัย K

แผ่นโลหะจะยืดออกเมื่อคุณงอ พื้นผิวด้านนอกขยายตัวตามความตึงเครียด พื้นผิวด้านในถูกบีบอัด แกนกลางยังคงไม่เปลี่ยนแปลง คุณต้องคำนึงถึงการยืดนี้เพื่อให้ได้รูปแบบเรียบๆ ที่แม่นยำ K-factor แสดงถึงตำแหน่งของแกนกลาง การคำนวณค่า K-factor ที่ถูกต้องทำให้มั่นใจได้ว่ารูปแบบเรียบนั้นมีขนาดที่ถูกต้องแม่นยำก่อนการตัด หากการหักงอของคุณไม่ถูกต้อง ขนาดชิ้นส่วนสุดท้ายจะไม่ผ่านการตรวจสอบ ผู้ผลิตจะต้องดำเนินการทดสอบการโค้งงอกับชุดวัสดุเฉพาะเพื่อหมุนค่า K-factor ที่แน่นอน

ทิศทางเกรนของวัสดุ

แผ่นโลหะมีทิศทางของเกรนที่สร้างขึ้นระหว่างกระบวนการรีดที่โรงสี เกรนนี้ส่งผลต่อพฤติกรรมของโลหะระหว่างการดัดงอ การดัดขนานกับเกรนจะเพิ่มความเสี่ยงต่อการแตกร้าว มันแยกเส้นใยวัสดุ การดัดตั้งฉากกับเกรนจะปลอดภัยกว่ามาก ช่วยลดความเสี่ยงในการแตกร้าวและต้องใช้แรงดัดงอน้อยลงเล็กน้อย วิศวกรควรซ้อนชิ้นส่วนไว้บนเลเซอร์เพื่อให้เกิดการโค้งงอทั่วทั้งเกรนทุกครั้งที่เป็นไปได้ หากคุณต้องโค้งงอตามเกรน ให้เพิ่มรัศมีการโค้งงอเพื่อชดเชย

ข้อกำหนดความกว้างหน้าแปลนขั้นต่ำ

หน้าแปลนเป็นส่วนของโลหะที่ยื่นผ่านแนวโค้ง ต้องยาวพอที่จะขยายช่องเปิดของ V-die ตลอดวงจรทั้งหมด หากหน้าแปลนสั้นเกินไป มันจะหลุดเข้าไปในแม่พิมพ์ ซึ่งจะทำให้ชิ้นส่วนเสียหายและอาจทำให้เครื่องมือเสียหายได้ โดยทั่วไปความกว้างของหน้าแปลนขั้นต่ำจะคำนวณตามความกว้างของ V-die ที่เลือก วิศวกรต้องแน่ใจว่าหน้าแปลนที่ออกแบบทั้งหมดตรงตามข้อกำหนดขั้นต่ำนี้ กฎทั่วไปของร้านค้าคือหน้าแปลนขั้นต่ำต้องมีความหนาของวัสดุอย่างน้อยสี่เท่า

วิธีปรับขนาดเครื่องกดเบรกขวา

การปรับขนาดเครื่องจักรจำเป็นต้องมีการวิเคราะห์อย่างรอบคอบเกี่ยวกับความต้องการในการผลิตในปัจจุบันและอนาคตของคุณ คุณต้องประเมินน้ำหนัก ความยาว และคุณลักษณะการควบคุม การคาดเดานำไปสู่ข้อผิดพลาดราคาแพง ใช้ข้อมูลเพื่อขับเคลื่อนการประเมินทางเทคนิคของคุณ ดูชิ้นส่วนที่หนักที่สุดและยาวที่สุดของคุณ และสร้างข้อกำหนดเฉพาะของคุณในสถานการณ์ที่เลวร้ายที่สุด

การคำนวณน้ำหนักที่ต้องการ

คุณต้องคำนวณน้ำหนักที่จำเป็นสำหรับงานที่ยากที่สุดของคุณ สูตรนี้พิจารณาความหนาของวัสดุ ความยาวในการดัดงอ และความต้านทานแรงดึง นอกจากนี้ยังเป็นปัจจัยในการเปิด V-die V-die ขนาดเล็กต้องใช้น้ำหนักมากขึ้นในการโค้งงอวัสดุชนิดเดียวกัน คำนวณตามวัสดุที่หนาที่สุดและแข็งที่สุดที่คุณวางแผนจะดัดงอเสมอ เพิ่มขอบเขตความปลอดภัย 20% เพื่อป้องกันไม่ให้เครื่องทำงานเต็มประสิทธิภาพอย่างต่อเนื่อง การใช้เครื่องจักรที่ความจุสูงสุดจะเร่งการสึกหรอของรางเลื่อนและกระบอกสูบไฮดรอลิก

การกำหนดความยาวการดัด

ความยาวเตียงเป็นตัวกำหนดส่วนที่ยาวที่สุดที่คุณสามารถงอได้ อย่างไรก็ตาม คุณต้องคำนึงถึงระยะห่างระหว่างตัวเรือนด้านข้างด้วย ระยะห่างระหว่างโครงสั้นกว่าความยาวเตียงโดยรวม หากชิ้นส่วนมีหน้าแปลนกลับลึก จะต้องพอดีระหว่างตัวเรือนเหล่านี้ ปรับขนาดความยาวเตียงโดยพิจารณาจากส่วนที่ยาวที่สุดที่คุณคาดหวัง พิจารณากลุ่มผลิตภัณฑ์ในอนาคตด้วย การซื้อเตียงขนาด 10 ฟุตเมื่อคุณวิ่งในส่วนสูง 12 ฟุตเป็นครั้งคราว จะทำให้คุณต้องเผชิญกับการดัดงอแบบหลายขั้นตอนที่เป็นอันตราย

ความซับซ้อนของ Backgauge (แกน)

แกน Backgauge จะแม็ปโดยตรงกับความซับซ้อนของชิ้นส่วน ระบบ 2 แกนที่เรียบง่ายควบคุมความลึกและความสูง ซึ่งเพียงพอสำหรับวงเล็บเหลี่ยมพื้นฐานแบบตรง ชิ้นส่วนที่ซับซ้อนและไม่สมมาตรต้องการการควบคุมที่มากขึ้น ระบบ 6 แกนช่วยให้สามารถเคลื่อนนิ้วของ backgauge ได้อย่างอิสระ ซึ่งรองรับการโค้งงอแบบเรียวและรูปทรงที่ซับซ้อน ลงทุนในแกนที่จำเป็นสำหรับชิ้นส่วนที่ยากที่สุดของคุณ หากคุณสร้างรูปทรงกรวยหรือวงเล็บเหลี่ยม จำเป็นต้องมีแบ็คเกจแบบ 6 แกน

ระบบยอด (การชดเชยการโก่งตัว)

เมื่อใช้แรงมหาศาล แท่นเครื่องจักรและกระทุ้งจะเบนไปทางตรงกลางเล็กน้อย การโก่งตัวนี้ทำให้มุมโค้งงอแปรผันไปตามความยาวของชิ้นส่วน ตรงกลางจะมีมุมที่กว้างกว่าปลาย ระบบครอบฟันจะต่อต้านการโก่งตัวนี้ มงกุฎลิ่มไฮดรอลิกหรือกลไก CNC ดันศูนย์กลางของเตียงขึ้น ช่วยให้มั่นใจได้ถึงมุมที่สมบูรณ์แบบและสม่ำเสมอตลอดทางโค้งยาว หากไม่มีการครอบยอด ผู้ปฏิบัติงานจะต้องป้อนกระดาษป้อนแม่พิมพ์ด้วยตนเอง ซึ่งทำให้เสียเวลาไปมาก

ระบบการวัดมุมแบบเรียลไทม์

ความหนาและความแข็งของวัสดุแตกต่างกันไปในแต่ละชุด ความแปรผันเหล่านี้ทำให้เกิดการดีดกลับอย่างไม่อาจคาดเดาได้ ระบบการวัดมุมแบบเรียลไทม์ช่วยแก้ปัญหานี้ได้ เซ็นเซอร์เลเซอร์หรือกลไกในกระบวนการวัดมุมช่วงกลางจังหวะ ระบบควบคุม CNC จะปรับความลึกของรางโดยอัตโนมัติเพื่อรับประกันความแม่นยำ ซึ่งช่วยลดการโค้งงอของการทดสอบแบบลองผิดลองถูก ช่วยให้มั่นใจว่าส่วนแรกเป็นส่วนที่ดี ช่วยลดของเสียได้อย่างมาก สำหรับร้านค้าที่ใช้โลหะผสมการบินและอวกาศราคาแพง คุณลักษณะนี้ไม่สามารถต่อรองได้

ข้อควรพิจารณาในการติดตั้งและการใช้งาน

การติดตั้งเครื่องจักรกลหนักทำให้เกิดความเสี่ยงในการปฏิบัติงานที่สำคัญ คุณต้องเตรียมสิ่งอำนวยความสะดวกและบุคลากรของคุณ การวางแผนที่เหมาะสมจะช่วยป้องกันความล่าช้าในการติดตั้งและเหตุการณ์ด้านความปลอดภัย เครื่องจักรที่ไม่ได้ใช้งานเนื่องจากไฟฟ้าตกผิดพลาดทำให้คุณเสียเงินทุกวัน

ข้อกำหนดด้านสิ่งอำนวยความสะดวกและมูลนิธิ

เครื่องจักรเหล่านี้มีน้ำหนักมากอย่างไม่น่าเชื่อ คุณต้องตรวจสอบความสามารถในการรับน้ำหนักของพื้นก่อนส่งมอบ เครื่องจักรที่มีน้ำหนักมากมักต้องใช้ฐานรากแบบพิเศษ คอนกรีตต้องมีความหนาพอที่จะรองรับแรงไดนามิกได้ คุณต้องมีพลังงานไฟฟ้าลดลงอย่างเพียงพอ ตรวจสอบให้แน่ใจว่าสถานที่ของคุณสามารถจ่ายแรงดันไฟฟ้าและกระแสไฟที่ต้องการได้ ปรึกษากับวิศวกรโครงสร้างเพื่อตรวจสอบแผนผังชั้นของคุณ การเทหลุมฐานรากใหม่อาจเพิ่มระยะเวลาในการติดตั้งนานหลายสัปดาห์

ความปลอดภัยและการปฏิบัติตามข้อกำหนด

การดัดโลหะเป็นอันตรายอย่างยิ่ง ผู้ปฏิบัติงานทำงานอย่างใกล้ชิดกับการเคลื่อนย้ายแกะและเหล็กหนัก คุณต้องร่างและปฏิบัติตามมาตรฐาน OSHA อย่างเคร่งครัด จำเป็นต้องมีระบบความปลอดภัยแบบบูรณาการ เลเซอร์ป้องกันแสงเคลื่อนที่ไปพร้อมกับแรม จะหยุดเครื่องทันทีหากตรวจพบสิ่งกีดขวาง ม่านแสงช่วยปกป้องปริมณฑล ใช้ระบบเหล่านี้โดยไม่กระทบต่อประสิทธิภาพการทำงานของผู้ปฏิบัติงาน ความปลอดภัยจะต้องไม่ละเลย การเอาชนะม่านแสงถือเป็นเหตุให้ต้องกำจัดทันทีบนพื้นที่มีวิ่งอย่างดี

ช่องว่างทักษะของผู้ปฏิบัติงาน

อุตสาหกรรมเผชิญกับการขาดแคลนผู้ปฏิบัติงานที่มีทักษะอย่างรุนแรง ลดความเสี่ยงของการหมุนเวียนของผู้ปฏิบัติงานด้วยการลงทุนในเทคโนโลยีอัจฉริยะ เครื่องจักรที่มีอินเทอร์เฟซกราฟิก 3 มิติที่ใช้งานง่ายช่วยลดช่วงการเรียนรู้ ระบบการวัดมุมอัตโนมัติช่วยลดการพึ่งพาความรู้ของชนเผ่า การเขียนโปรแกรมออฟไลน์เปลี่ยนงานที่ซับซ้อนไปที่สำนักงานวิศวกรรม ช่วยให้ผู้ปฏิบัติงานที่มีประสบการณ์น้อยสามารถเดินเครื่องได้อย่างปลอดภัยและมีประสิทธิภาพ โปรแกรมการฝึกอบรมจะต้องเน้นที่การอ่านภาพพิมพ์และการทำความเข้าใจขีดจำกัดของเครื่องมือ

1. ตรวจสอบความสามารถในการรับน้ำหนักของพื้นกับวิศวกรโครงสร้าง

2. ติดตั้งเครื่องหยอดไฟฟ้าที่จำเป็นตามข้อกำหนดเฉพาะของเครื่อง

3. กำหนดเวลาช่างเทคนิค OEM สำหรับการปรับระดับและการสอบเทียบขั้นสุดท้าย

4. ดำเนินการฝึกอบรมด้านความปลอดภัยภาคบังคับสำหรับผู้ปฏิบัติงานทุกคน

5. ทดสอบชิ้นส่วนเพื่อตรวจสอบความถูกต้องของยอดและแบ็คเกจ

บทสรุป

การเลือก ที่เหมาะสมนั้น เครื่องกดเบรก จำเป็นต้องมีความสมดุลระหว่างความสามารถในการดัดงอ ความแม่นยำ เครื่องมือ ฟังก์ชันการทำงานของ CNC และข้อกำหนดในการผลิตในอนาคต ด้วยการจับคู่เครื่องจักรกับวัสดุ ความซับซ้อนของชิ้นส่วน และปริมาณการผลิต คุณสามารถปรับปรุงประสิทธิภาพการผลิต ลดเวลาในการติดตั้ง และได้คุณภาพการดัดที่สม่ำเสมอ

Nanjing Jinqiu CNC Machine Tool เชี่ยวชาญในอุปกรณ์การประมวลผลโลหะแผ่น CNC และนำเสนอโซลูชั่นการกดเบรกที่เชื่อถือได้สำหรับผู้ผลิตทั่วโลก ด้วยประสบการณ์ในอุตสาหกรรมที่กว้างขวางและการสนับสนุนด้านเทคนิคอย่างมืออาชีพ บริษัทช่วยให้ลูกค้าปรับปรุงประสิทธิภาพการผลิต ความแม่นยำในการดัดงอ และความสามารถในการแข่งขันในการผลิตในระยะยาว

ก่อนตัดสินใจลงทุน ให้พิจารณาสิ่งต่อไปนี้:

• ตรวจสอบปัญหาคอขวดในการผลิตปัจจุบันของคุณเพื่อระบุความเร็วหรือความล้มเหลวด้านความแม่นยำที่เฉพาะเจาะจง

• คำนวณน้ำหนักที่ต้องการสำหรับวัสดุที่หนาที่สุดที่คุณดำเนินการทุกสัปดาห์

• ปรึกษากับวิศวกรด้านการใช้งานเพื่อตรวจสอบรูปทรงชิ้นส่วนที่ซับซ้อนที่สุดของคุณ

• ขอการศึกษาเวลาจากผู้ผลิตตามไฟล์ CAD เฉพาะของคุณ

• ประเมินความสามารถในการรับน้ำหนักของพื้นและโครงสร้างพื้นฐานทางไฟฟ้าของโรงงานของคุณ

คำถามที่พบบ่อย

ถาม: เครื่องกดเบรกและเครื่องพับแตกต่างกันอย่างไร

ตอบ: เครื่องกดเบรกใช้หมัดและดายเคลื่อนที่ในแนวตั้งเพื่อบังคับโลหะให้เป็นรูปร่าง เครื่องพับจะยึดวัสดุให้เรียบและเหวี่ยงคานพับขึ้นเพื่อสร้างส่วนโค้งงอ เบรกจะดีกว่าสำหรับวัสดุหนาและเครื่องมือที่ซับซ้อน โฟลเดอร์จะทำงานได้ดีกับแผงขนาดใหญ่และบาง

ถาม: ฉันจะคำนวณน้ำหนักที่จำเป็นสำหรับการกดเบรกได้อย่างไร

ตอบ: การคำนวณน้ำหนักต้องใช้ตัวแปรพื้นฐานสี่ตัว คุณต้องการความหนาของวัสดุ ความยาวในการดัดงอทั้งหมด ความต้านทานแรงดึงของวัสดุ และความกว้างของช่องเปิดของ V-die วัสดุที่หนากว่า แข็งกว่า และวีดายที่แน่นกว่า ต้องใช้น้ำหนักมากกว่ามาก

ถาม: การสปริงกลับในการขึ้นรูปเบรกกดคืออะไร?

ตอบ: การสปริงกลับคือแนวโน้มที่แผ่นโลหะจะงอเล็กน้อยหลังจากแรงขึ้นรูปถูกขจัดออกไป มันเกิดขึ้นเพราะวัสดุพยายามกลับไปสู่สถานะแบนดั้งเดิม เครื่องจักร CNC ชดเชยโดยการดัดโลหะเกินมุมเป้าหมายเล็กน้อย

ถาม: ทิศทางของเกรนของวัสดุส่งผลต่อการดัดโค้งของเบรกอย่างไร

ตอบ: การดัดขนานกับเกรนจะเพิ่มความเสี่ยงที่โลหะจะแตกร้าวหรือแตกหัก จำเป็นต้องเลือกรัศมีโค้งที่ใหญ่ขึ้นอย่างระมัดระวัง การดัดตั้งฉากกับเกรนจะทำให้โครงสร้างมีความสมบูรณ์สูงสุด และลดโอกาสที่พื้นผิวจะฉีกขาด

ถาม: Backgauge แบบหลายแกนบน Press Brake คืออะไร

ตอบ: backgauge แบบหลายแกนมีนิ้วที่เคลื่อนที่ได้หลายทิศทางเพื่อวางตำแหน่งโลหะ แกน X ควบคุมความลึก แกน R ควบคุมความสูง แกน Z จะเคลื่อนที่ไปทางซ้ายและขวา ช่วยให้ผู้ปฏิบัติงานสามารถวางตำแหน่งชิ้นส่วนที่ซับซ้อนและไม่สมมาตรได้อย่างง่ายดายเพื่อการดัดที่แม่นยำ

ถาม: เครื่องกดเบรกสามารถดัดเหล็กแผ่นหนาได้หรือไม่

A: ได้ สามารถดัดเหล็กแผ่นหนาได้ อย่างไรก็ตาม ต้องใช้เครื่องจักรไฮดรอลิกที่มีน้ำหนักมาก คุณต้องใช้ V-dies ที่ใหญ่กว่ามากและเครื่องมือสำหรับงานหนักที่ออกแบบมาโดยเฉพาะเพื่อรองรับแรงมหาศาลที่จำเป็นในการสร้างแผ่นหนา
