ประเภทของเครื่องดัดแผง: คู่มือฉบับสมบูรณ์

การผลิตโลหะแผ่นเผชิญกับปัญหาคอขวดที่เพิ่มมากขึ้น: การพึ่งพาอาศัยผู้ปฏิบัติงานที่มีทักษะสูงในการจัดการงานดัดที่ซับซ้อนและตั้งค่าได้หลากหลาย การรักษาพิกัดความเผื่อที่เข้มงวดบนรูปทรงของชิ้นส่วนที่ซับซ้อน ขณะเดียวกันก็ได้รับปริมาณงานสูงจะทำให้เกิดความตึงเครียดอย่างต่อเนื่อง โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการผลิตที่มีปริมาณผสมสูงและมีปริมาณน้อย การขึ้นรูปด้วยมือแบบดั้งเดิมมักจะต้องดิ้นรนเพื่อให้ทันกับความต้องการเหล่านี้ ผู้ผลิตชั้นนำในการสำรวจโซลูชันอัตโนมัติ การเปลี่ยนจากการขึ้นรูปด้วยมือเป็นการดัดแผงแบบอัตโนมัติถือเป็นการอัพเกรดการปฏิบัติงานครั้งสำคัญสำหรับร้านค้าหลายแห่ง อย่างไรก็ตาม การเลือกอุปกรณ์ที่เหมาะสมจำเป็นต้องมีการประเมินระบบขับเคลื่อน กลไกการจับยึด และระดับระบบอัตโนมัติอย่างเข้มงวด แทนที่จะอาศัยเอกสารข้อมูลจำเพาะมาตรฐานของ OEM การทำความเข้าใจความแตกต่างทางเทคนิคเหล่านี้ช่วยให้แน่ใจว่าคุณลงทุนในเครื่องจักรที่สามารถแก้ปัญหาความท้าทายในการผลิตของคุณได้อย่างแท้จริง โดยไม่ทำให้เกิดปัญหาคอขวดใหม่ๆ

• ระบบอัตโนมัติเทียบกับความยืดหยุ่น: เครื่องดัดแผงอัตโนมัติเต็มรูปแบบช่วยลดเวลารอบการทำงานลงอย่างมากสำหรับชิ้นส่วนที่ซับซ้อนและมีหลายด้าน แต่เครื่องกดเบรกแบบเดิมยังคงเหนือกว่าสำหรับวัสดุที่มีความหนาพิเศษและรูปทรงแบบกำหนดเองขั้นสูงสุด

• ผลกระทบของระบบขับเคลื่อน: เครื่องดัดแผงเซอร์โวไฟฟ้าให้การบำรุงรักษาที่ต่ำกว่าและประสิทธิภาพการใช้พลังงานที่สูงขึ้น ในขณะที่ระบบไฮดรอลิกจำเป็นสำหรับการใช้งานที่มีน้ำหนักมาก

• กลไกการยึดจับ ความสามารถในการกำหนด: ตัวเลือกระหว่างถ้วยดูดและแขนกดจะกำหนดขนาดชิ้นส่วนขั้นต่ำ คุณภาพผิวสำเร็จ และความสูงของหน้าแปลนที่อนุญาตโดยตรง

เครื่องดัดแผงแตกต่างจากการขึ้นรูปแบบดั้งเดิมอย่างไร

ความแตกต่างทางจลนศาสตร์

เครื่องดัดแผงใช้ใบมีดดัดแบบสั่นเพื่อพับวัสดุรอบใบมีดที่อยู่กับที่ วิธีการจลนศาสตร์นี้ช่วยให้สามารถดัดงอได้หลายทิศทางอย่างรวดเร็วโดยไม่ต้องเปลี่ยนตำแหน่งทั้งแผ่น วัสดุยังคงอยู่บนโต๊ะเครื่องจักร ซึ่งช่วยลดปัญหา 'การบิดงอ' ที่มักพบได้ทั่วไปเมื่อดัดแผงขนาดใหญ่บนอุปกรณ์แบบเดิมโดยสิ้นเชิง ในทางตรงกันข้าม เครื่องกดเบรก อาศัยการลงเป็นเส้นตรงของการเจาะเข้าไปในแม่พิมพ์ เพื่อบังคับวัสดุให้เป็นรูปตัว V ที่เฉพาะเจาะจง การสั่นของเครื่องดัดแผงช่วยลดการเคลื่อนไหวทางกายภาพที่จำเป็นในระหว่างรอบการขึ้นรูปลงอย่างมาก ช่วยให้สามารถทำการโค้งบวกและลบได้อย่างรวดเร็วอย่างต่อเนื่อง

เมื่อผู้ปฏิบัติงานสร้างประตูตู้ขนาดใหญ่โดยใช้เบรกมาตรฐาน พวกเขาจะต้องรองรับน้ำหนักของวัสดุในขณะที่แกว่งขึ้นด้านบนระหว่างการโค้งงอ ซึ่งต้องใช้ตัวดำเนินการหลายตัวหรือผู้ติดตามแผ่นงานพิเศษ เทคโนโลยีการดัดแผงสามารถข้ามปัญหานี้ไปได้โดยสิ้นเชิง หุ่นยนต์ของเครื่องจะเคลื่อนไปข้างหน้าและหมุนช่องว่างแบบเรียบ ในขณะที่ใบมีดโค้งทั้งด้านบนและด้านล่างจะประกบกันเพื่อสร้างหน้าแปลน ความแตกต่างพื้นฐานในด้านจลนศาสตร์นี้เปลี่ยนแปลงวิธีการออกแบบและประมวลผลชิ้นส่วนต่างๆ

ชี้แจงสเปกตรัมการดัดโลหะ

การทำความเข้าใจว่า อย่างไร ช่วยป้องกันข้อผิดพลาดในการจัดซื้อที่มีค่าใช้จ่ายสูง เครื่องดัดแผง เหมาะสมกับภูมิทัศน์ทางอุตสาหกรรมในวงกว้าง มีฟังก์ชันเฉพาะเจาะจงสูงเมื่อเทียบกับอุปกรณ์ขึ้นรูปอื่นๆ ที่พบในโรงงาน

• เครื่องพับแผ่น: เครื่องพับมาตรฐานใช้คานพับเดี่ยวในการโค้งงอวัสดุ โดยทั่วไปแล้วจะช้ากว่าและต้องมีการแทรกแซงด้วยตนเองมากขึ้น เครื่องดัดแผงแบบ True มีใบมีดด้านบนและด้านล่างแบบสั่นเร็วแบบหลายแกน ช่วยให้ได้รูปทรงที่ซับซ้อนยิ่งขึ้นและรอบเวลาเร็วขึ้น

• เครื่องดัดท่อ ท่อ และโปรไฟล์: เครื่องดัดแผงได้รับการออกแบบมาอย่างเคร่งครัดสำหรับการผลิตโลหะแผ่นแบน ไม่สามารถแปรรูปโปรไฟล์โครงสร้าง เหล็กฉาก หรือท่อได้

• เครื่องดัดแบบม้วน: เครื่องดัดแบบม้วนจะสร้างรูปทรงทรงกระบอกที่มีรัศมียาวอย่างต่อเนื่อง เช่น ถังหรือท่อขนาดใหญ่ เครื่องดัดแผงทำได้ดีเยี่ยมด้วยหน้าแปลนหลายมุมที่แม่นยำซึ่งสร้างบนช่องว่างเรียบ แม้ว่าจะสามารถดัดเป็นขั้นสำหรับรัศมีขนาดใหญ่ได้ก็ตาม

พลศาสตร์ของเครื่องมือ

เครื่องดัดแผงใช้แนวคิด "เครื่องมืออเนกประสงค์" เครื่องใช้ชุดใบมีดบนและล่างมาตรฐานที่สามารถดำเนินการมุมและรัศมีการโค้งงอต่างๆ ซึ่งช่วยลดความจำเป็นในการเปลี่ยนเครื่องมือทางกายภาพในการกดเบรก โดยที่ผู้ปฏิบัติงานต้องสลับพันช์และดายสำหรับโปรไฟล์การโค้งงอ ความหนาของวัสดุ หรือรัศมีภายในที่แตกต่างกัน เครื่องจะปรับจังหวะและตำแหน่งใบมีดโดยอัตโนมัติผ่านการควบคุม CNC เพื่อให้ได้มุมที่ต้องการ

แนวทางสากลนี้ส่งผลให้เวลาการตั้งค่าระหว่างงานลดลงอย่างมาก ในสภาพแวดล้อมที่มีการผสมผสานกันสูง ผู้ควบคุมเบรกอาจใช้เวลาสามสิบนาทีในการรื้อและติดตั้งเครื่องมือแบบแบ่งส่วนสำหรับการสร้างกล่องที่ซับซ้อน เครื่องดัดแผงจะเปลี่ยนจากโปรแกรมชิ้นงานหนึ่งไปยังโปรแกรมถัดไปในไม่กี่วินาที เนื่องจากการเปลี่ยนแปลงทางกายภาพเพียงอย่างเดียวคือการปรับความยาวของเครื่องมือจับยึดช่องว่างโดยอัตโนมัติเพื่อให้ตรงกับขนาดของชิ้นส่วนใหม่

การพึ่งพาผู้ปฏิบัติงาน

การดัดแผงอัตโนมัติช่วยลดการจัดการวัสดุด้วยมือได้อย่างมาก เครื่องจะควบคุมแผ่นโดยอัตโนมัติในระหว่างรอบการดัด ซึ่งช่วยขจัดความเครียดตามหลักสรีรศาสตร์และความเสี่ยงด้านความปลอดภัยที่เกี่ยวข้องกับการทำงานแบบแมนนวล โดยที่ผู้ปฏิบัติงานจะต้องรองรับและนำทางชิ้นส่วนที่หนักหรืออึดอัดผ่านการโค้งงอแต่ละด้าน ด้วยการเอามือของผู้ปฏิบัติงานออกจากพื้นที่ขึ้นรูป ร้านค้าจะพบว่าข้อผิดพลาดที่เกี่ยวข้องกับความเหนื่อยล้าและเหตุการณ์ด้านความปลอดภัยลดลงทันที

ประเภทของเครื่องดัดแผงตามระบบขับเคลื่อน

เครื่องดัดแผงเซอร์โวไฟฟ้า

ระบบเซอร์โวไฟฟ้าใช้เซอร์โวมอเตอร์ AC จับคู่กับกลไกสายพาน/ลูกรอก หรือบอลสกรูเพื่อขับเคลื่อนใบมีดดัดและระบบจับยึด การไม่มีน้ำมันไฮดรอลิกโดยสมบูรณ์ช่วยลดการเบี่ยงเบนจากความร้อน ส่งผลให้มีมุมโค้งงอที่สูงขึ้นในการเปลี่ยนเกียร์นาน ขณะที่เครื่องทำงาน จะไม่มีของเหลวให้ร้อนและเปลี่ยนความหนืด ซึ่งหมายความว่าส่วนแรกของวันตรงกับส่วนสุดท้ายของวันอย่างสมบูรณ์แบบ

เครื่องจักรเหล่านี้เหมาะอย่างยิ่งสำหรับวัสดุที่มีความหนาบางถึงปานกลาง เช่น ส่วนประกอบ HVAC อุปกรณ์ติดตั้งไฟส่องสว่าง หรือตู้ไฟฟ้า ที่ให้ความสำคัญกับความแม่นยำ การใช้พลังงานต่ำ และการบำรุงรักษาเพียงเล็กน้อย กิจวัตรการบำรุงรักษาทำได้ง่ายขึ้นโดยการอัดจารบีแบริ่งและการตรวจสอบสายพาน แทนที่จะจัดการการเปลี่ยนถ่ายน้ำมันเครื่อง การเปลี่ยนไส้กรอง และการซ่อมแซมรอยรั่ว

เครื่องดัดแผงไฮดรอลิก

รุ่นไฮดรอลิกอาศัยกระบอกสูบไฮดรอลิกและวาล์วสัดส่วนสำหรับการสั่งงานใบมีดและแรงจับยึด พวกมันสร้างน้ำหนักมหาศาลและยั่งยืนซึ่งจำเป็นสำหรับการดัดแผ่นหนาหรือวัสดุแรงดึงสูง เช่น สแตนเลสและอลูมิเนียมขนาดหนัก เมื่อโรงงานแปรรูปวัสดุที่ต้องการแรงขึ้นรูปสูง ระบบไฮดรอลิกยังคงเป็นมาตรฐาน

อย่างไรก็ตาม อุปกรณ์เหล่านี้ใช้พลังงานมากกว่า ต้องการการบำรุงรักษาน้ำมันเป็นประจำ และอาจพบการเปลี่ยนแปลงความแม่นยำเล็กน้อยเนื่องจากความผันผวนของอุณหภูมิของน้ำมันไฮดรอลิก ร้านค้าที่ใช้ระบบไฮดรอลิกมักจะต้องใช้เครื่องทำความเย็นเพื่อรักษาอุณหภูมิน้ำมันให้สม่ำเสมอในระหว่างดำเนินการผลิตปริมาณมาก ซึ่งเพิ่มไปยังพื้นที่ใช้งานโดยรวมและกำหนดการบำรุงรักษา

ระบบไฮบริด

สถาปัตยกรรมไฮบริดผสมผสานไดรฟ์เซอร์โวไฟฟ้าสำหรับใบมีดดัดเข้ากับระบบไฮดรอลิกสำหรับกลไกการจับยึด ซึ่งให้ความเร็วและความแม่นยำของระบบขับเคลื่อนไฟฟ้าควบคู่ไปกับพลังการยึดเกาะของระบบไฮดรอลิก ใบมีดไฟฟ้าเคลื่อนที่อย่างรวดเร็วเพื่อดำเนินการพับ ในขณะที่ตัวจับยึดแบบไฮดรอลิกช่วยให้แน่ใจว่าวัสดุจะไม่ลื่นไถลระหว่างการโค้งงอที่มีน้ำหนักมาก

ระบบไฮบริดนำเสนอโซลูชันระดับกลางสำหรับผู้ผลิตที่ต้องการปริมาณงานสูง และความสามารถในการแปรรูปวัสดุที่มีความหนาปานกลางโดยไม่ต้องใช้พื้นที่เต็มรูปแบบของเครื่องจักรไฮดรอลิกบริสุทธิ์ โดยจะรักษาสมดุลระหว่างความต้องการความเร็วกับความจำเป็นในการจับยึดที่เข้มงวด

1. ประเมินความหนาและความต้านทานแรงดึงของวัสดุหลักของคุณเพื่อกำหนดข้อกำหนดน้ำหนัก

2. ประเมินกำลังการผลิตไฟฟ้าและเป้าหมายการใช้พลังงานของโรงงานของคุณ

3. ตรวจสอบความสามารถของทีมบำรุงรักษาในการจัดการระบบไฮดรอลิกเทียบกับระบบขับเคลื่อนเครื่องกลไฟฟ้า

4. วิเคราะห์ค่าเผื่อมุมโค้งงอที่ต้องการ ความคลาดเคลื่อนที่เข้มงวดมากขึ้นมักสนับสนุนระบบเซอร์โวไฟฟ้า

เครื่องดัดแผงตามระบบอัตโนมัติและประเภทการจัดการวัสดุ

ถ้วยดูดกับเครื่องบังคับแขนกด

วิธีการที่ใช้ในการจับและเคลื่อนย้ายแผ่นจะกำหนดความสามารถของเครื่อง ระบบถ้วยดูดใช้การควบคุมแบบสุญญากาศ ช่วยให้สามารถแปรรูปชิ้นส่วนขนาดเล็กได้ และป้องกันไม่ให้พื้นผิวเกิดรอยบนวัสดุที่ละเอียดอ่อน เช่น อลูมิเนียมที่ทาสีไว้แล้วหรือสแตนเลสขัดเงา เนื่องจากแผ่นสูญญากาศยึดเกาะพื้นผิวเรียบของแผ่น จึงไม่รบกวนขอบ ทำให้เกิดหน้าแปลนที่แคบมาก

อย่างไรก็ตาม ระบบสุญญากาศต้องเผชิญกับแผ่นหรือวัสดุที่มีรูพรุนสูงซึ่งมีขนาดโรงสีหนัก ระบบแขนกดใช้แขนจับยึดแบบกลไก ให้การยึดเกาะที่เหนือกว่าสำหรับชิ้นส่วนที่มีน้ำหนักมากและวัสดุที่มีรูพรุน ปากกลจะกัดเข้ากับขอบของช่องว่าง แม้ว่าจะมีความปลอดภัยสูง แต่ก็วางข้อจำกัดเกี่ยวกับขนาดชิ้นส่วนขั้นต่ำและระยะห่างของหน้าแปลนภายใน เนื่องจากขากรรไกรต้องใช้พื้นที่ทางกายภาพในการทำงานโดยไม่ชนกับใบมีดดัดงอ

การกำหนดค่ากึ่งอัตโนมัติและอัตโนมัติเต็มรูปแบบ

ระบบกึ่งอัตโนมัติจำเป็นต้องโหลดชิ้นงานเปล่าและขนถ่ายชิ้นส่วนที่เสร็จแล้วด้วยตนเอง ในขณะที่เครื่องจักรจะจัดการกับลำดับการดัดงอ ผู้ปฏิบัติงานวางแผ่นเรียบไว้บนหมุดกำลังสอง เริ่มวงจร และนำแผงที่ขึ้นรูปออกเมื่อเสร็จสิ้น สิ่งเหล่านี้เหมาะที่สุดสำหรับงานแปรผันในปริมาณน้อยซึ่งขนาดชิ้นส่วนเปลี่ยนแปลงบ่อยครั้ง

การกำหนดค่าอัตโนมัติเต็มรูปแบบรวมเอาตัวโหลดแผ่น ยานพาหนะนำทางอัตโนมัติ และการขนถ่ายด้วยหุ่นยนต์ ระบบโครงสำหรับตั้งสิ่งของหรือหุ่นยนต์แบบข้อต่อจะหยิบช่องว่างดิบจากพาเลท ป้อนเครื่องจักร และซ้อนสินค้าสำเร็จรูป เซลล์อัตโนมัติเต็มรูปแบบช่วยให้สามารถผลิต "ไฟดับ" ได้ แต่ต้องการมาตรฐานที่เข้มงวดในการออกแบบชิ้นส่วนและกระบวนการตัดต้นทาง หากช่องว่างไม่อยู่ในเกณฑ์ที่ยอมรับได้ ตัวโหลดอัตโนมัติอาจไม่สามารถวางตำแหน่งได้อย่างถูกต้อง ส่งผลให้เครื่องเสียหาย

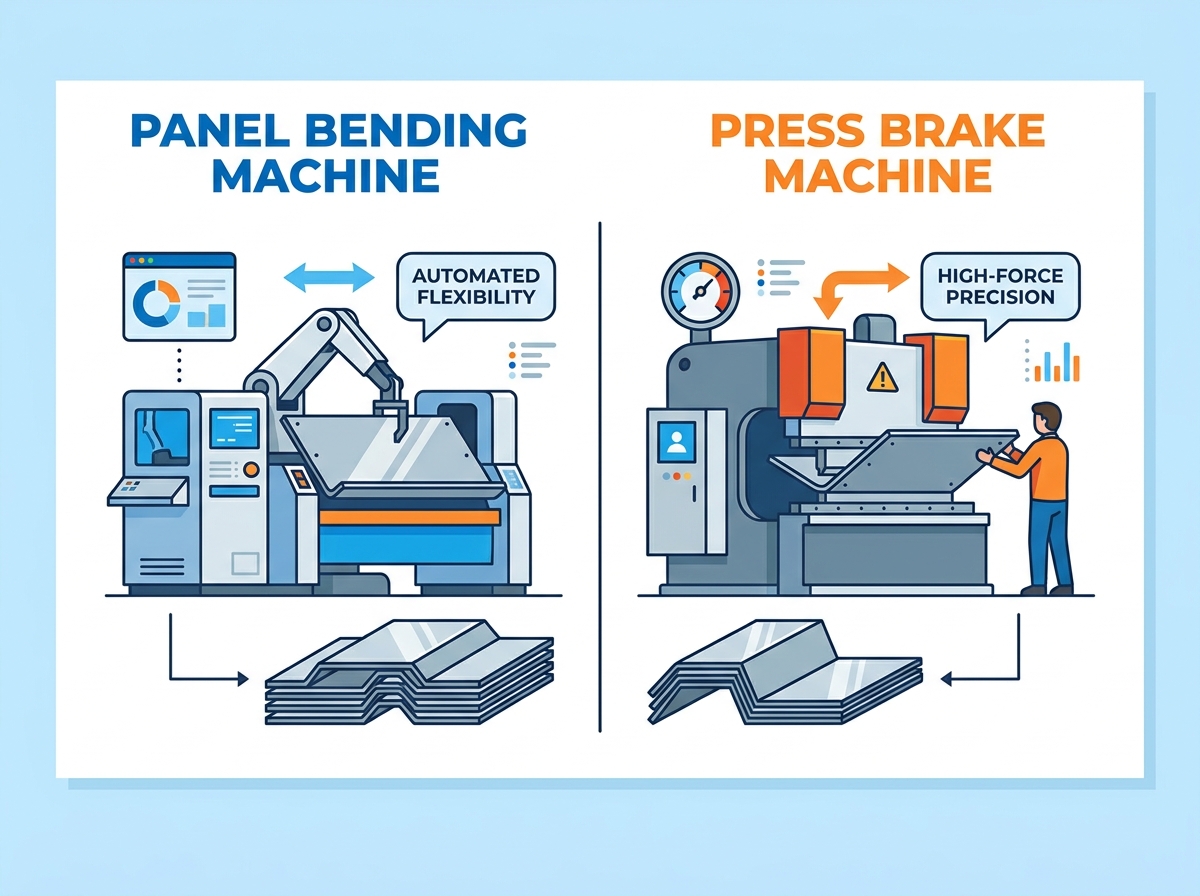

เครื่องดัดแผงกับเครื่องกดเบรก: กรอบการตัดสินใจ

ข้อจำกัดด้านเรขาคณิตและความซับซ้อนของชิ้นส่วน

เลือกเครื่องดัดแผงสำหรับการโค้งบวก/ลบ การพับชายขอบ การโค้งรัศมี และแผงหลายด้าน เช่น ประตู ชั้นวาง หรือตู้ ความสามารถในการพลิกทิศทางการดัดงอได้ทันทีทำให้เหมาะสำหรับโค้งงอรูปตัว Z และโปรไฟล์ขอบที่ซับซ้อน พวกมันเก่งในการสร้างแผงแบนขนาดใหญ่ที่มีหน้าแปลนหลายขอบ

เลือกเครื่องกดเบรกสำหรับการขึ้นรูปกล่องลึก โปรไฟล์แคบ แผ่นหนามาก และชิ้นส่วนที่ต้องใช้เครื่องมือพิเศษเฉพาะ เช่น การเยื้องเยื้อง การบานเกล็ด หรือการทำเหรียญ เครื่องดัดแผงไม่สามารถสร้างช่องที่ลึกและแคบได้ เนื่องจากหุ่นยนต์และตัวจับยึดต้องใช้พื้นที่เรียบขั้นต่ำในการจับชิ้นส่วน เครื่องกดเบรกที่มีการเจาะคอห่านและแม่พิมพ์แบบพิเศษที่หลากหลาย ช่วยให้จัดการกับรูปทรงสุดขั้วเหล่านี้ได้อย่างง่ายดาย

ปริมาณการผลิตและเวลาในการติดตั้ง

เครื่องดัดแผงมีความเป็นเลิศในสภาพแวดล้อมที่มีการผสมผสานสูงและมีปริมาณน้อย เนื่องจากเครื่องมือไม่ต้องตั้งค่าใดๆ ทำให้ขนาดแบทช์เพียง 1 ชิ้นยังคงสร้างผลกำไรได้ เมื่อเปรียบเทียบเวลารอบสำหรับแผง 4 ด้าน เครื่องดัดแผงมักจะทำให้ชิ้นส่วนเสร็จภายในเวลาไม่กี่วินาที เครื่องมือจัดการจะหมุนชิ้นส่วน 90 องศาทันทีระหว่างการโค้งงอของขอบ

การกดเบรกต้องใช้เวลาจากพื้นถึงพื้นมากขึ้นอย่างมาก เนื่องจากข้อกำหนดในการจัดการและการเปลี่ยนตำแหน่งของผู้ปฏิบัติงาน ผู้ปฏิบัติงานต้องงอด้านหนึ่ง ถอดชิ้นส่วนออก หมุนด้วยตนเอง จัดตำแหน่งให้ชิดกับแบ็คเกจ และเริ่มการโค้งงอครั้งถัดไป สำหรับแผงขนาดใหญ่ การจัดการด้วยตนเองจะพิจารณาเวลาส่วนใหญ่ของรอบเวลา

พื้นที่พื้น พลังงาน และต้นทุนการดำเนินงาน

รับทราบค่าใช้จ่ายด้านทุนเริ่มแรกที่สูงขึ้นอย่างมากของเทคโนโลยีการดัดแผง เครื่องจักรเหล่านี้ถือเป็นการลงทุนครั้งใหญ่ในระบบอัตโนมัติ อย่างไรก็ตาม ค่าใช้จ่ายในการดำเนินงานมักจะเอื้ออำนวยต่อเครื่องดัดแผงเมื่อเวลาผ่านไป เปรียบเทียบต้นทุนสินค้าคงคลังด้านเครื่องมือ: การกดเบรกต้องใช้ชั้นวางที่เจาะและดายราคาแพง ในขณะที่เครื่องดัดแผงใช้ชุดอเนกประสงค์

โดยทั่วไปแล้วการใช้พลังงานจะต่ำกว่าสำหรับเครื่องดัดแผงเซอร์โวไฟฟ้า เมื่อเทียบกับเบรกไฮดรอลิกขนาดใหญ่ที่ทำงานอย่างต่อเนื่อง อัตราค่าแรงก็เปลี่ยนไปเช่นกัน แทนที่จะต้องให้ช่างโลหะที่มีประสบการณ์สูงขึ้นรูปชิ้นส่วนที่ซับซ้อนด้วยตนเอง ร้านค้าสามารถใช้เครื่องจักรในการโหลดช่องว่างและตรวจสอบวงจรอัตโนมัติได้

ความท้าทายที่สำคัญเมื่อแนะนำเครื่องดัดแผง

การรวมซอฟต์แวร์และความเข้ากันได้ของ CAD/CAM

การตัดการเชื่อมต่อระหว่างโมเดลทางวิศวกรรมและซอฟต์แวร์ควบคุมเครื่องจักรก่อให้เกิดความเสี่ยงที่สำคัญ หากแผนกวิศวกรรมออกแบบชิ้นส่วนที่มีรัศมีโค้งงอซึ่งเครื่องจักรไม่สามารถดำเนินการได้ การผลิตจะหยุดลง ประเมินความสามารถในการเขียนโปรแกรมออฟไลน์ ความแม่นยำในการจำลอง 3 มิติ และความเข้ากันได้กับระบบการดำเนินการผลิตที่มีอยู่

เน้นย้ำถึงความจำเป็นในการใช้ซอฟต์แวร์ที่คำนวณค่าเผื่อการโค้งงอโดยอัตโนมัติและดำเนินการตรวจจับการชนกัน ซอฟต์แวร์จะต้องเปิดเผยโมเดล 3 มิติ ใช้ปัจจัย K ที่ถูกต้องสำหรับเครื่องจักรเฉพาะ และจำลองลำดับการดัดเพื่อให้แน่ใจว่าชิ้นส่วนจะไม่ชนกับโครงเครื่องจักรหรือเครื่องมือในระหว่างรอบการทำงาน

การพึ่งพากระบวนการต้นน้ำ

เครื่องดัดแผงต้องใช้ขนาดเปล่าที่มีความแม่นยำสูง การเปลี่ยนแปลงในการตัดหรือเจาะด้วยเลเซอร์ทำให้เกิดข้อผิดพลาดด้านมิติในส่วนที่โค้งงอขั้นสุดท้ายโดยตรง เนื่องจากเครื่องจักรอ้างอิงขอบด้านนอกของช่องว่างเพื่อวางตำแหน่งส่วนโค้ง ช่องว่างที่ตัดยาวเกินไป 1 มม. จะส่งผลให้หน้าแปลนยาวเกินไป 1 มม.

สร้างการควบคุมพิกัดความเผื่อที่เข้มงวดบนเครื่องโปรไฟล์อัปสตรีม ก่อนที่จะติดตั้งเครื่องดัดแผงเพื่อให้มั่นใจในคุณภาพที่สม่ำเสมอ จำเป็นต้องมีการสอบเทียบเครื่องตัดเลเซอร์และเครื่องเจาะป้อมปืนเป็นประจำ หากกระบวนการตัดกระดาษของคุณเลอะเทอะ กระบวนการดัดอัตโนมัติจะขยายข้อผิดพลาดเหล่านั้นเท่านั้น

การฝึกอบรมผู้ปฏิบัติงานและการลดช่องว่างทักษะ

การเปลี่ยนจากการขึ้นรูปด้วยมือเป็นการดัดงอแบบอัตโนมัติจะเปลี่ยนทักษะที่จำเป็นจากการทำงานโลหะแบบสัมผัสไปจนถึงการเขียนโปรแกรม CNC และการแก้ไขปัญหาระบบ ผู้ปฏิบัติงานไม่รู้สึกถึงผลผลิตของโลหะอีกต่อไป โดยจะตรวจสอบเซ็นเซอร์ สัญญาณเตือน และการเคลื่อนไหวของหุ่นยนต์

งบประมาณสำหรับการฝึกอบรม OEM ที่ครอบคลุม และจัดลำดับความสำคัญของระบบอินเทอร์เฟซระหว่างมนุษย์และเครื่องจักรที่ใช้งานง่ายพร้อมการนำทางด้วยภาพในระหว่างกระบวนการจัดซื้อจัดจ้าง ผู้ปฏิบัติงานจำเป็นต้องเข้าใจวิธีการกู้คืนจากข้อผิดพลาดของเครื่องจักร วิธีปรับพารามิเตอร์สำหรับความแปรผันของชุดวัสดุ และวิธีการบำรุงรักษาระบบเครื่องกลไฟฟ้าตามปกติ

บทสรุป

การเลือกเครื่องดัดแผงที่ถูกต้องนั้นต้องการมากกว่าการเปรียบเทียบน้ำหนัก ความเร็วในการดัด หรือข้อกำหนดของอุปกรณ์มาตรฐาน ผู้ผลิตควรประเมินรูปทรงของชิ้นส่วน ความหนาของวัสดุ ปริมาณการผลิต ระบบขับเคลื่อน วิธีการจับยึด ความแม่นยำในการตัดต้นทาง ความเข้ากันได้ของซอฟต์แวร์ และระดับของระบบอัตโนมัติที่ต้องการ

Nanjing Jinqiu CNC Machine Tool นำเสนออุปกรณ์การประมวลผลโลหะแผ่น CNC และโซลูชั่นทางเทคนิคสำหรับผู้ผลิตที่ต้องการความแม่นยำในการดัดงอ ประสิทธิภาพการผลิต และระบบอัตโนมัติที่มากขึ้น ประสบการณ์ในอุตสาหกรรมสามารถช่วยลูกค้าประเมินการกำหนดค่าอุปกรณ์ตามวัสดุเฉพาะ การออกแบบชิ้นส่วน และข้อกำหนดในการผลิต

ก่อนลงทุนในระบบดัดแผง:

• ดำเนินการตรวจสอบแบบศึกษาเวลาของชิ้นส่วนที่มีปริมาณสูงสุด 20 อันดับแรกในปัจจุบันของคุณ เพื่อระบุปัญหาคอขวดในการจัดการแบบแมนนวล

• คำนวณเวลาการตั้งค่าปัจจุบันในการดำเนินการดัดงอที่มีอยู่เพื่อวัดจำนวนชั่วโมงการผลิตที่สูญเสียไป

• ขอการจำลองรอบเวลาจากผู้ผลิตอุปกรณ์ตามไฟล์ CAD เฉพาะของคุณเพื่อตรวจสอบการอ้างสิทธิ์ปริมาณงาน

• ประเมินพิกัดความเผื่อในการตัดต้นน้ำของคุณเพื่อให้แน่ใจว่าสามารถใช้งานร่วมกับระบบอ้างอิงขอบโค้งงออัตโนมัติ

• ประเมินพื้นที่ของสถานที่และความพร้อมใช้งานของไฟฟ้าเพื่อรองรับเซลล์ขนถ่ายอัตโนมัติ

คำถามที่พบบ่อย

ถาม: เครื่องดัดแผงสามารถรองรับความหนาของวัสดุสูงสุดได้คือเท่าใด

ตอบ: ความหนาสูงสุดแตกต่างกันไปตามเครื่องจักรและประเภทวัสดุ โดยทั่วไปรุ่นเซอร์โวไฟฟ้าจะจัดการกับเหล็กเหนียวได้ถึง 3 มม. (11 เกจ) ในขณะที่รุ่นไฮดรอลิกสำหรับงานหนักสามารถแปรรูปเหล็กเหนียวได้ถึง 4 มม. หรือ 5 มม. ศึกษาข้อกำหนดเฉพาะของผู้ผลิตสำหรับเกรดวัสดุเฉพาะเสมอ

ถาม: เครื่องดัดแผงเปรียบเทียบกับเครื่องกดเบรกสำหรับการผลิตจำนวนน้อยอย่างไร

ตอบ: เครื่องดัดแผงมีความเป็นเลิศในการผลิตจำนวนน้อยเนื่องมาจากเครื่องมืออเนกประสงค์ โดยไม่จำเป็นต้องเปลี่ยนเครื่องมือทางกายภาพระหว่างมุมโค้งงอหรือโปรไฟล์ต่างๆ ทำให้มีขนาดแบทช์ที่มีประสิทธิภาพสูงเมื่อเทียบกับการตั้งค่าแบบแมนนวลซึ่งจำเป็นบนเบรกแบบกด

ถาม: เครื่องดัดแผงแบบถ้วยดูดและแบบแขนกดแตกต่างกันอย่างไร

ตอบ: เครื่องดัดถ้วยดูดใช้แผ่นสูญญากาศเพื่อยึดแผ่น เหมาะสำหรับพื้นผิวที่บอบบางและชิ้นส่วนขนาดเล็ก แต่ไม่เหมาะกับโลหะที่มีรูพรุน เครื่องดัดแขนกดใช้แคลมป์เชิงกล ซึ่งช่วยให้ยึดเกาะได้อย่างมั่นคงกับแผ่นที่หนักหรือมีรูพรุน แต่จำกัดขนาดชิ้นส่วนขั้นต่ำ

ถาม: เครื่องดัดแผงสามารถสร้างรูปทรงที่ซับซ้อน เช่น ชายเสื้อและรัศมีโค้งงอได้หรือไม่

ตอบ: ได้ เครื่องดัดแผงมีความสามารถสูงในการสร้างชายผ้าและโค้งงอรัศมีขนาดใหญ่ผ่านกระบวนการที่เรียกว่าการดัดแบบขั้นบันไดหรือการกระแทก โดยใช้เครื่องมือสากลมาตรฐานโดยไม่ต้องใช้แม่พิมพ์แบบพิเศษ

ถาม: เครื่องดัดแผงจำเป็นต้องใช้เครื่องมือพิเศษสำหรับทุกมุมโค้งงอหรือไม่

ตอบ: ไม่ เครื่องดัดแผงใช้ชุดใบมีดดัดทั้งบนและล่างแบบสากล เครื่องจักรจะปรับระยะชักของใบมีดและมุมแบบไดนามิกผ่านโปรแกรม CNC เพื่อให้ได้มุมโค้งงอที่หลากหลาย โดยไม่จำเป็นต้องเจาะและดายโดยเฉพาะ

ถาม: ความแม่นยำในการตัดด้วยเลเซอร์ต้นน้ำส่งผลต่อการดัดแผงอย่างไร

ตอบ: เครื่องดัดแผงอ้างอิงขอบด้านนอกของช่องว่างสำหรับการวางตำแหน่ง หากช่องว่างที่ตัดด้วยเลเซอร์มีมิติที่ไม่ถูกต้อง ข้อผิดพลาดเหล่านั้นจะเกิดขึ้นในระหว่างกระบวนการดัดงอ ส่งผลให้ชิ้นส่วนสุดท้ายไม่อยู่ในเกณฑ์ความคลาดเคลื่อน

ถาม: เครื่องดัดแผงสามารถใช้สำหรับการดัดท่อหรือท่อได้หรือไม่?

ตอบ: ไม่ เครื่องดัดแผงได้รับการออกแบบมาโดยเฉพาะสำหรับการผลิตโลหะแผ่นแบน การดัดท่อและท่อต้องใช้เครื่องจักรที่แตกต่างกันโดยสิ้นเชิงซึ่งออกแบบมาเพื่อรองรับโปรไฟล์ทรงกระบอกหรือโครงสร้างในระหว่างกระบวนการขึ้นรูป
