คู่มือการซื้อเครื่องกดเบรก: วิธีเลือกรุ่นที่เหมาะสม

การได้มาซึ่ง เครื่องกดเบรกถือ เป็นหัวใจสำคัญในการปฏิบัติงาน โดยจะกำหนดปริมาณงานของโรงงาน ความแม่นยำของชิ้นส่วน และอัตราของเสีย ข้อมูลจำเพาะของเครื่องจักรที่ไม่ตรงตามความต้องการในการผลิตจริงทำให้เกิดความเสี่ยงร้ายแรง การลดขนาดจะทำให้อุปกรณ์ล้าและทำงานล้มเหลวก่อนเวลาอันควร ขนาดใหญ่เกินไปจะทำลายผลตอบแทนจากการลงทุนของคุณ การเพิกเฉยต่อความเข้ากันได้ของซอฟต์แวร์และเครื่องมือทำให้เกิดปัญหาคอขวดในการปฏิบัติงานอย่างรุนแรง ส่งผลให้เอาต์พุตรายวันต้องหยุดชะงัก คู่มือนี้ให้กรอบการประเมินตามหลักฐานเชิงประจักษ์ เราจับคู่ความสามารถของเครื่องจักรทางเทคนิคกับข้อกำหนดในการผลิตเฉพาะ คุณจะได้เรียนรู้วิธีจัดเรียงน้ำหนัก ประเภทไดรฟ์ และการผสานรวม CNC กับความเป็นจริงของวัสดุ รูปทรงของชิ้นส่วน และระดับทักษะของผู้ปฏิบัติงาน ด้วยการสร้างพื้นฐานการปฏิบัติงานที่เข้มงวด ร้านค้าแปรรูปสามารถเลือกอุปกรณ์ที่ช่วยแก้ปัญหาความท้าทายในการผลิตได้อย่างแข็งขัน

ประเด็นสำคัญ

• น้ำหนักและความยาวกำหนดเส้นฐาน: การคำนวณที่แม่นยำของแรงดัดงอที่ต้องการ เช่น การแยกตัวประกอบในความต้านทานแรงดึง ความหนา และวิธีการดัดงอของวัสดุ เป็นจุดเริ่มต้นที่ไม่สามารถต่อรองได้สำหรับการเลือกเครื่องจักร

• เทคโนโลยีขับเคลื่อนส่งผลต่อประสิทธิภาพ: ตัวเลือกระหว่างเครื่องกดเบรกไฮดรอลิก ไฟฟ้า และเครื่องกดเบรกแบบไฮบริด โดยพื้นฐานแล้วจะเปลี่ยนการใช้พลังงาน รอบเวลา และค่าใช้จ่ายในการบำรุงรักษา

• ปริมาณงานการขับเคลื่อนซอฟต์แวร์และเครื่องมือ: ตัวควบคุม CNC ขั้นสูง ความสามารถในการตั้งโปรแกรมออฟไลน์ และระบบเครื่องมือที่เปลี่ยนแปลงอย่างรวดเร็วมีความสำคัญอย่างยิ่งในการบรรเทาปัญหาการขาดแคลนผู้ปฏิบัติงานที่มีทักษะทั่วทั้งอุตสาหกรรม

• การชดเชยการโก่งตัวเป็นข้อบังคับสำหรับความแม่นยำ: ระบบการครอบมงกุฎอัตโนมัติเป็นสิ่งจำเป็นสำหรับการรักษามุมที่สม่ำเสมอตลอดความยาวการดัดงอที่ยาว ซึ่งส่งผลโดยตรงต่อคุณภาพของชิ้นส่วนและลดการทำงานซ้ำ

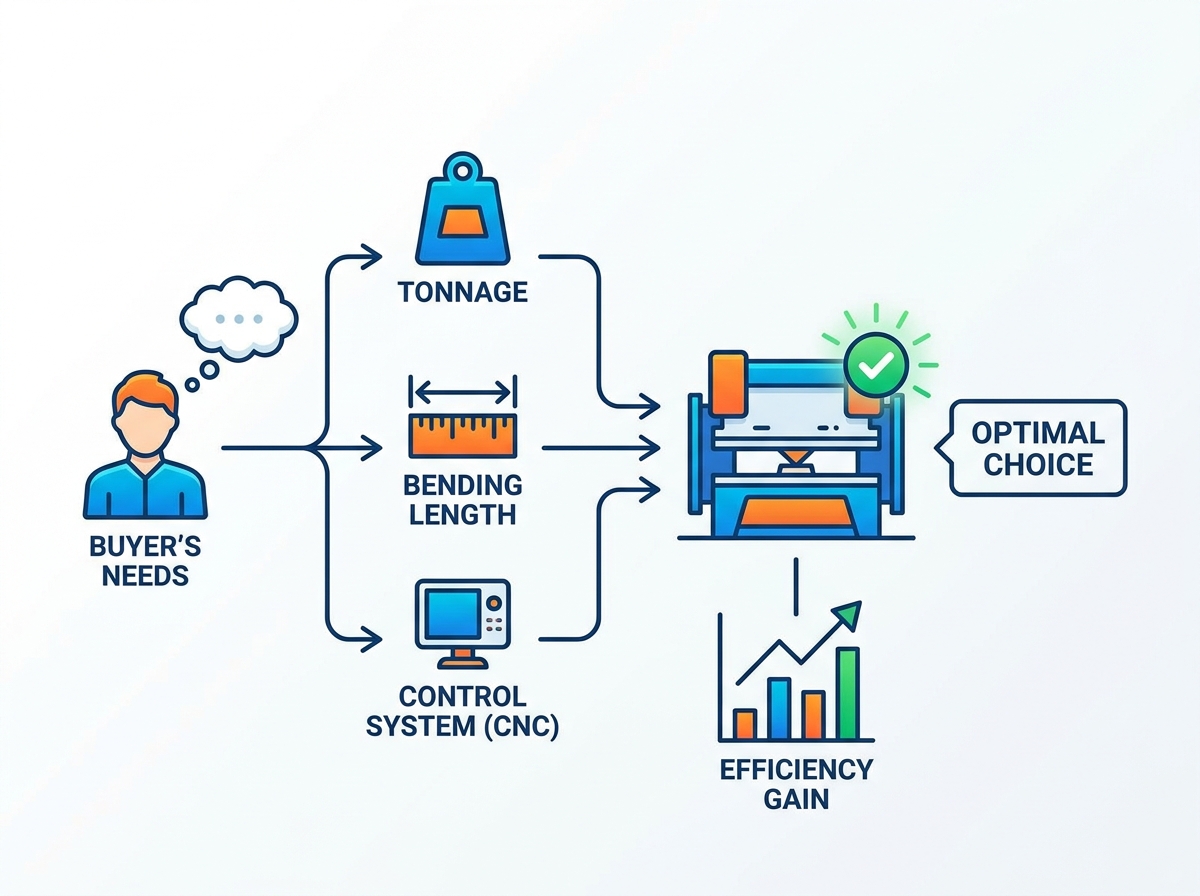

วิธีกำหนดข้อกำหนดการผลิตเบรกกดของคุณ

ข้อมูลจำเพาะของวัสดุ ความต้านแรงดึง และไดนามิกของสปริงแบ็ค

การตรวจสอบวัสดุหลักที่ประมวลผลในร้านค้าของคุณเป็นขั้นตอนแรกในการเลือกอุปกรณ์ เหล็กกล้าคาร์บอน สแตนเลส อลูมิเนียม และโลหะผสมที่มีความแข็งแรงสูงจะมีพฤติกรรมแตกต่างออกไปภายใต้แรงกดดัน เครื่อง กดเบรก จะต้องจัดการกับวัสดุที่แข็งที่สุดที่คุณดัดงอเป็นประจำ ค่าความต้านทานแรงดึงและจุดครากที่แตกต่างกันจะส่งผลโดยตรงต่อแรงดัดงอที่ต้องการ การดัดเหล็กสเตนเลสขนาด 1/4 นิ้วต้องใช้น้ำหนักมากกว่าการดัดเหล็กเหนียวขนาด 1/4 นิ้วอย่างมาก

การสปริงกลับของวัสดุนำเสนอความเป็นจริงทางกายภาพบนพื้นโรงงาน โลหะผสมที่มีความแข็งแรงสูงและเหล็กกล้าไร้สนิมมีการดีดตัวกลับอย่างมีนัยสำคัญ หมัดจะต้องเจาะลึกเข้าไปใน V-die เพื่อให้วัสดุโค้งงอ ซึ่งต้องใช้ความยาวช่วงชักและแสงสว่างเพียงพอ การเปลี่ยนแปลงความหนาของวัสดุภายในเกณฑ์ความคลาดเคลื่อนเกจมาตรฐานยังส่งผลต่อความสม่ำเสมอของมุมโค้งงอด้วย ระบบควบคุมสมัยใหม่พร้อมเซนเซอร์วัดมุมจะชดเชยความแปรผันเหล่านี้แบบเรียลไทม์ ช่วยให้มั่นใจได้ถึงการโค้งงอที่แม่นยำ แม้ว่าชุดวัสดุจากโรงงานจะไม่สอดคล้องกันก็ตาม

ความซับซ้อนของชิ้นส่วน ความยาวในการดัดงอ และระยะห่างทางกายภาพ

ความยาวการดัดงอที่ต้องการสูงสุดจะกำหนดขนาดทางกายภาพของเครื่องจักร คุณต้องแยกความแตกต่างระหว่างความยาวเตียงโดยรวมและระยะห่างระหว่างโครงด้านข้าง หากชิ้นส่วนต้องการหน้าแปลนที่เกินระยะห่างระหว่างตัวเรือน ชิ้นส่วนนั้นจะไม่สามารถโค้งงอเข้าไปในเครื่องจักรได้ลึก ปรับขนาดเครื่องจักรเสมอเพื่อให้ชิ้นส่วนมาตรฐานที่ยาวที่สุดของคุณพอดีกับตัวเครื่องด้านข้างอย่างสะดวกสบาย

รูปทรงของชิ้นส่วนส่งผลกระทบอย่างมากต่อการเลือกเครื่องจักร ความสูงเปิด (แสงแดด) ความยาวช่วงชัก และความลึกของคอลึกจำกัดหรือเปิดใช้งานการดำเนินการขึ้นรูปเฉพาะ การดัดกล่องลึก หน้าแปลนกลับ และช่องแคบต้องใช้แสงแดดส่องถึงเพื่อถอดชิ้นส่วนที่ขึ้นรูปออกจากเครื่องมือ เครื่องจักรที่มีระยะชักจำกัดหรือความลึกของคอตื้นจะปิดกั้นรูปทรงที่ซับซ้อนทางกายภาพ สิ่งนี้ทำให้อุปกรณ์ไม่มีประโยชน์สำหรับการใช้งานเฉพาะเหล่านั้น

ความต้องการความคลาดเคลื่อนของชิ้นส่วนและความแม่นยำ (โครงสร้างเทียบกับการผลิตที่แม่นยำ)

กำหนดข้อกำหนดด้านความแม่นยำของเอาต์พุตของคุณก่อนที่จะประเมินคุณลักษณะของเครื่องจักร ขายึดโครงสร้างและส่วนประกอบแผ่นหนามักจะทนต่อพิกัดความเผื่อที่หลวมได้ ซึ่งช่วยให้สามารถกำหนดค่าเครื่องมาตรฐานได้ มุมที่มีความแม่นยำสูงซึ่งจำเป็นสำหรับการใช้งานทางการแพทย์ การบินและอวกาศ หรืออิเล็กทรอนิกส์ จำเป็นต้องยึดถือค่าความคลาดเคลื่อนที่เข้มงวดอย่างเคร่งครัด

ความต้องการความแม่นยำสูงเป็นตัวกำหนดข้อกำหนดสำหรับระบบตอบรับตำแหน่งระดับสูง ตัวเข้ารหัสเชิงเส้นที่ติดตั้งแยกจากเฟรมด้านข้างให้ข้อมูลการวางตำแหน่ง ram ที่แม่นยำแก่ CNC พวกเขาชดเชยการโก่งตัวของเฟรมภายใต้ภาระ ระบบการวัดมุมแบบเรียลไทม์ใช้เลเซอร์หรือเซ็นเซอร์เชิงกลเพื่อปรับความลึกของตัวกระทุ้งได้ทันที รับประกันมุมที่แน่นอนโดยไม่ต้องทดสอบโค้งด้วยตนเอง

ปริมาณการผลิตและขั้นตอนการทำงาน: ปริมาณผสมสูง/ปริมาณต่ำ เทียบกับปริมาณผสมต่ำ/ปริมาณสูง

สภาพแวดล้อมที่มีการผสมผสานสูงและปริมาณน้อยต้องอาศัยความยืดหยุ่นอย่างมาก ร้านค้าที่ประมวลผลชิ้นส่วนต่างๆ หลายสิบชิ้นในแต่ละวันจะต้องจัดลำดับความสำคัญของเวลาการตั้งค่าที่รวดเร็ว แบ็คเกจแบบหลายแกน ระบบเครื่องมือที่เปลี่ยนแปลงอย่างรวดเร็ว และอินเทอร์เฟซ CNC ที่ใช้งานง่าย ช่วยลดเวลาหยุดทำงานระหว่างงานต่างๆ เป้าหมายคือเพื่อให้แกะเคลื่อนที่ต่อไป คุณไม่สามารถเสียเวลาหลายชั่วโมงในการปรับการหยุดแบบแมนนวลและการเปลี่ยนแม่พิมพ์หนักได้

การผลิตที่มีปริมาณผสมน้อยและมีปริมาณมากมุ่งเน้นไปที่ความเร็วของวงจรและความน่าเชื่อถือโดยสิ้นเชิง การประมวลผลเป็นชุดอัตโนมัติ ความทนทานภายใต้การทำงานหลายกะอย่างต่อเนื่อง และการบูรณาการหุ่นยนต์มีความสำคัญเหนือกว่า ความเร็วดิบของการเข้าถึง ram และการกลับมาทำให้มั่นใจได้ถึงปริมาณงานสูงสุด ส่วนประกอบทางกลที่แข็งแกร่งซึ่งออกแบบมาเพื่อการทำงานต่อเนื่องป้องกันการชำรุดระหว่างการดำเนินการผลิตจำนวนมาก

วิธีการคำนวณน้ำหนักกดเบรก

สูตรการคำนวณน้ำหนัก

การคำนวณน้ำหนักที่ต้องการต่อนิ้วหรือฟุตจะขึ้นอยู่กับความหนาของวัสดุ ช่องเปิดแบบ V-die และความต้านทานแรงดึงของวัสดุ กรอบมาตรฐานอุตสาหกรรมถือว่าเหล็กอ่อนดัดด้วยอากาศ ความสัมพันธ์ที่สำคัญอยู่ระหว่างช่องเปิด V-die และข้อกำหนดน้ำหนักที่เกิดขึ้น โดยทั่วไปช่องเปิด V-die มาตรฐานจะมีความหนาของวัสดุถึงแปดเท่าสำหรับเหล็กเหนียว V-die ที่กว้างขึ้นจะช่วยลดน้ำหนักที่ต้องการ แต่เพิ่มรัศมีภายในของการโค้งงอ V-die ที่แคบกว่าจะได้รัศมีที่แคบกว่า แต่ต้องใช้แรงดัดงอมากกว่าอย่างเห็นได้ชัด

ในการคำนวณน้ำหนักพื้นฐานสำหรับเหล็กเหนียว ผู้ปฏิบัติงานใช้แผนภูมิแรงมาตรฐานที่จัดทำโดยผู้ผลิตเครื่องมือ เมื่อดัดวัสดุอื่นที่ไม่ใช่เหล็กเหนียว คุณต้องใช้ตัวคูณตามความต้านทานแรงดึงของวัสดุ การไม่คำนวณอย่างถูกต้องทำให้เกิดความเสียหายต่อเครื่องมืออย่างรุนแรงและเครื่องจักรทำงานหนักเกินไป

ข้อกำหนดการดัดงออากาศกับ Bottoming และ Coining

วิธีการดัดงอที่เลือกส่งผลกระทบอย่างมากต่อข้อกำหนดน้ำหนัก การดัดด้วยลมถือเป็นมาตรฐานสมัยใหม่สำหรับอุปกรณ์ CNC หมัดจะดันวัสดุเข้าไปใน V-die โดยไม่ต้องสัมผัสด้านล่าง มันอาศัยความลึกของตัวกระทุ้งที่แม่นยำในการกำหนดมุม วิธีนี้ต้องใช้น้ำหนักน้อยที่สุด ช่วยให้สามารถสร้างมุมได้หลายมุมด้วยการตั้งค่าเครื่องมือเดียวกัน

การลงด้านล่างและการสร้างเหรียญต้องใช้น้ำหนักที่สูงกว่ามาก การด้านล่างจะดันวัสดุไปด้านข้างของ V-die ต้องใช้แรงดัดงออากาศประมาณสามเท่า การสร้างเหรียญจะประทับปลายหมัดลงในวัสดุจนสุด ต้องใช้น้ำหนักมากถึงห้าเท่า วิธีการแบบเก่าเหล่านี้ไม่ค่อยได้ใช้กับอุปกรณ์ที่มีความแม่นยำสมัยใหม่ เนื่องจากต้องใช้แรงจำนวนมากและต้องใช้เครื่องมือเฉพาะทาง

การแยกตัวประกอบในส่วนต่างด้านความปลอดภัย (การหลีกเลี่ยงความล้าของอุปกรณ์)

อย่าซื้อเครื่องจักรที่การทำงานรายวันแบบมาตรฐานทำงานที่ 100% ของความจุสูงสุด การผลักดันอุปกรณ์จนถึงขีดจำกัดสัมบูรณ์ทำให้เกิดการเสื่อมสภาพของระบบไฮดรอลิกอย่างรุนแรง มันนำไปสู่การโก่งตัวของเฟรมอย่างถาวรและความล้มเหลวทางกลไกก่อนวัยอันควร ใช้เกณฑ์ความปลอดภัยมาตรฐานที่สูงกว่าน้ำหนักสูงสุดที่คำนวณได้ 20% ถึง 30% เสมอ

หากการคำนวณของคุณกำหนดความต้องการ 100 ตันสำหรับชิ้นส่วนที่หนาที่สุดและยาวที่สุด ให้ระบุเครื่องจักร 130 ตัน บัฟเฟอร์นี้ช่วยให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างสะดวกสบายภายในขีดจำกัดการออกแบบ ช่วยยืดอายุการใช้งานของปั๊มไฮดรอลิก ซีล และส่วนประกอบโครงโครงสร้าง อีกทั้งยังมีพื้นที่ว่างสำหรับวัสดุที่หลากหลายโดยไม่คาดคิดอีกด้วย

เปรียบเทียบระบบขับเคลื่อนเบรกแบบกด

เครื่องกดเบรกไฮดรอลิก

ระบบไฮดรอลิกแสดงถึงมาตรฐานดั้งเดิมสำหรับการผลิตงานหนัก มีความสามารถในการรับน้ำหนักได้มากและมีความทนทานที่ได้รับการพิสูจน์แล้วสำหรับการดัดแผ่นหนา โดยทั่วไปการใช้จ่ายเงินทุนเริ่มแรกจะต่ำกว่ารุ่นไฟฟ้าขั้นสูง ทำให้สามารถเข้าถึงได้สำหรับร้านค้าผลิตทั่วไปที่จัดการเหล็กโครงสร้าง

ระบบไฮดรอลิกมีข้อเสียที่แตกต่างกัน การใช้พลังงานสูงเนื่องจากปั๊มไฮดรอลิกทำงานอย่างต่อเนื่องแม้ในขณะที่เครื่องจักรไม่ได้ใช้งาน โดยทั่วไปความเร็วของ Ram จะช้ากว่าเมื่อเทียบกับไดรฟ์ไฟฟ้า น้ำมันไฮดรอลิกไวต่อการขยายตัวเนื่องจากความร้อนตลอดระยะเวลาการเปลี่ยนเกียร์ที่ยาวนาน เมื่อน้ำมันร้อนขึ้น ความหนืดจะเปลี่ยนไป สิ่งนี้จะส่งผลต่อความแม่นยำในการวางตำแหน่ง RAM อย่างละเอียด หากเครื่องไม่มีการชดเชยความร้อนขั้นสูง

เครื่องกดเบรกไฟฟ้า

ไดรฟ์ไฟฟ้าใช้เซอร์โวมอเตอร์ควบคู่กับสายพาน รอก หรือบอลสกรูที่มีความแม่นยำสูงในการเคลื่อนย้ายแรม ระบบเหล่านี้ให้ความแม่นยำสูงสุดและการเร่งความเร็วและลดความเร็วที่รวดเร็ว ลดเวลารอบการทำงานลงอย่างมาก การใช้พลังงานต่ำมากเนื่องจากพลังงานจะถูกใช้เฉพาะระหว่างการเคลื่อนที่ของ RAM จริงเท่านั้น

การบำรุงรักษามีเพียงเล็กน้อยเนื่องจากไม่มีปั๊มไฮดรอลิก วาล์ว หรือน้ำมันให้เปลี่ยน การทำงานเงียบเป็นพิเศษ ข้อจำกัดหลักคือความจุ โดยทั่วไปแล้ว โมเดลไฟฟ้าจะถูกจำกัดให้ใช้น้ำหนักที่ต่ำกว่า ซึ่งโดยทั่วไปจะต่ำกว่า 300 ตัน และความยาวของเตียงที่สั้นกว่า พวกเขาต้องการการลงทุนล่วงหน้าที่สูงกว่าเมื่อเทียบกับหน่วยไฮดรอลิกมาตรฐาน

เครื่องกดเบรกแบบไฮบริด

ระบบไฮบริดผสมผสานมอเตอร์ที่ขับเคลื่อนด้วยเซอร์โวเข้ากับบล็อกไฮดรอลิกแบบเฉพาะจุด โดยนำเสนอความสามารถในการรับน้ำหนักสูงของระบบไฮดรอลิกแบบดั้งเดิม ควบคู่ไปกับการประหยัดพลังงาน ความเร็ว และความแม่นยำของรุ่นไฟฟ้า เซอร์โวมอเตอร์จะขับเคลื่อนปั๊มไฮดรอลิกเมื่อจำเป็นต้องมีการเคลื่อนที่ของตัวกระทุ้งเท่านั้น ซึ่งจะช่วยขจัดการสูญเสียพลังงานที่ไม่ได้ใช้งานและลดความร้อนของน้ำมัน

ไฮบริดให้ความสมดุลที่เหมาะสมระหว่างกำลังและประสิทธิภาพ พวกเขาเป็นตัวแทนของการลงทุนระดับกลาง ระบบภายในมีความซับซ้อนผสมผสานทั้งวิศวกรรมไฟฟ้าและไฮดรอลิก การให้บริการเครื่องเหล่านี้จำเป็นต้องได้รับการสนับสนุนโดยช่างเทคนิคเฉพาะทางซึ่งคุ้นเคยกับสถาปัตยกรรมไดรฟ์แบบไฮบริด

การเลือกตัวควบคุม CNC และซอฟต์แวร์สำหรับเบรกกด

การเขียนโปรแกรมออฟไลน์และการจำลอง 3 มิติ

ซอฟต์แวร์การเขียนโปรแกรมแบบออฟไลน์ช่วยให้วิศวกรสามารถสร้าง ตรวจสอบ และจำลองลำดับการดัดงอออกจากเครื่องจักรได้ สิ่งนี้จะเปลี่ยนภาระการเขียนโปรแกรมจากพื้นที่ปฏิบัติงานไปยังสำนักงาน ช่วยให้มั่นใจว่าเครื่องจักรจะใช้เวลาในการดัดโลหะ แทนที่จะรอให้ผู้ปฏิบัติงานป้อนข้อมูล การตรวจจับการชนกันแบบ 3 มิติเป็นคุณลักษณะที่สำคัญของชุดซอฟต์แวร์เหล่านี้

ด้วยการจำลองกระบวนการดัดงอทั้งหมด ซอฟต์แวร์จะระบุการชนที่อาจเกิดขึ้นระหว่างชิ้นส่วน เครื่องมือ และโครงเครื่องจักรก่อนที่จะตัดโลหะชิ้นแรก เพื่อป้องกันความเสียหายต่อเครื่องมือที่มีราคาแพง ช่วยขจัดเศษชิ้นส่วนและลดเวลาหยุดทำงานของเครื่องจักรได้อย่างมากในระหว่างการตั้งค่าที่ซับซ้อน

ข้อกำหนดอินเทอร์เฟซผู้ปฏิบัติงานและระดับทักษะ

อุตสาหกรรมการผลิตเผชิญกับการขาดแคลนผู้ปฏิบัติงานที่มีทักษะอย่างรุนแรง อินเทอร์เฟซ CNC สมัยใหม่ช่วยลดความเสี่ยงนี้ผ่านการควบคุมแบบกราฟิกและหน้าจอสัมผัส ตัวควบคุมระดับไฮเอนด์จะแสดงคำแนะนำการดัดแบบภาพทีละขั้นตอนบนหน้าจอโดยตรง

เจ้าหน้าที่ปฏิบัติงานจะดูการวางแนวของชิ้นส่วนแบบ 3 มิติ ซึ่งแสดงให้เห็นอย่างชัดเจนถึงวิธีการจับและพลิกวัสดุในแต่ละลำดับ การสร้างลำดับอัตโนมัติจะคำนวณลำดับการดัดงอและตำแหน่งแบ็คเกจที่มีประสิทธิภาพสูงสุด อินเทอร์เฟซที่ใช้งานง่ายเหล่านี้ช่วยให้บุคลากรที่มีประสบการณ์น้อยสามารถผลิตชิ้นส่วนที่แม่นยำได้อย่างปลอดภัย พวกเขาลดการพึ่งพาผู้ปฏิบัติงานที่มีประสบการณ์สำหรับงานการผลิตรายวัน

คุณสมบัติเครื่องมือและความแม่นยำที่ต้องพิจารณา

ความเข้ากันได้ของระบบเครื่องมือ

การเลือกเครื่องมือส่งผลโดยตรงต่อเวลาในการติดตั้งและคุณภาพของชิ้นส่วน การใช้เครื่องมือสไตล์อเมริกันเป็นเรื่องปกติ แต่มักต้องมีการจัดตำแหน่งด้วยตนเอง เครื่องมือของยุโรป (Promecam) มีโปรไฟล์ที่หลากหลายและหาแหล่งที่มาได้ง่าย เครื่องมือ Wila/Trumpf (มาตรฐานใหม่) ให้ความแม่นยำระดับสูงสุด มีกลไกที่นั่งในตัวซึ่งรับประกันการจัดตำแหน่งที่สมบูรณ์แบบเมื่อจับยึด

วิธีการหนีบก็สำคัญไม่แพ้กัน การหนีบด้วยมือต้องให้ผู้ปฏิบัติงานขันสกรูแต่ละตัวให้แน่น สิ่งนี้ใช้เวลาในการผลิตอันมีค่า ระบบจับยึดเครื่องมือแบบไฮดรอลิกหรือแบบนิวแมติกช่วยรักษาความปลอดภัยให้กับการตั้งค่าเครื่องมือทั้งหมดได้ทันทีด้วยการกดปุ่มเพียงปุ่มเดียว ในสภาพแวดล้อมที่มีการผสมผสานกันสูง การยึดจับแบบอัตโนมัติถือเป็นสิ่งสำคัญสำหรับการเปลี่ยนแปลงอย่างรวดเร็ว

ระบบการครอบฟันแบบอัตโนมัติและแบบแมนนวล

การโก่งตัวของเครื่องจักรเป็นการโค้งงอตามธรรมชาติของแคร่และฐานภายใต้แรงดัดงอที่หนัก หากไม่มีการชดเชย การโก่งตัวนี้จะทำให้มุมโค้งงอที่กึ่งกลางของชิ้นส่วนกว้างกว่าที่ส่วนปลาย ระบบการครอบฟันจะต่อต้านเอฟเฟกต์การโค้งคำนับนี้

การครอบยอดด้วยมือผู้ปฏิบัติงานต้องปรับเวดจ์หรือแผ่นรองตามการทดสอบการโค้งงอ เป็นการสิ้นเปลืองวัสดุและเวลา การครอบฟันแบบกลไกที่ควบคุมด้วย CNC ใช้ระบบลิ่มแบบมอเตอร์ที่รวมอยู่ในเตียงด้านล่าง CNC จะคำนวณการชดเชยที่ต้องการโดยอัตโนมัติตามความหนา ความยาว และน้ำหนักของวัสดุ โดยจะปรับกระบะแบบไดนามิกเพื่อให้แน่ใจว่ามุมโค้งงอสม่ำเสมอตลอดความยาวของเครื่องจักร

การกำหนดค่า Backgauge และการจัดการแกน

Backgauge วางตำแหน่งวัสดุอย่างแม่นยำสำหรับการโค้งงอแต่ละครั้ง แบ็คเกจแบบ 2 แกนพื้นฐาน (X และ R) จะควบคุมความลึกและความสูงของจุดหยุด เหมาะสำหรับชิ้นส่วนที่เรียบง่ายและตรง ชิ้นส่วนที่ซับซ้อนและไม่สมมาตรหรือการตั้งค่าการดัดงอแบบเป็นขั้นตอนจำเป็นต้องมีการจัดการแกนขั้นสูง

แบ็คเกจแบบ 4 แกนหรือ 6 แกนให้การเคลื่อนที่อย่างอิสระของ Z1/Z2 (ซ้ายและขวา) และการวางตำแหน่งแกน X อิสระ ช่วยให้ผู้ปฏิบัติงานสามารถวัดรูปทรงที่ซับซ้อนได้อย่างน่าเชื่อถือ การลงทุนกับ backgauge แบบหลายแกนช่วยลดการขนถ่ายวัสดุ ช่วยเพิ่มความปลอดภัยและรักษารอบเวลาที่เข้มงวดสำหรับส่วนประกอบที่ซับซ้อน

ปัจจัยสำคัญสำหรับประสิทธิภาพการผลิตการกดเบรกในระยะยาว

ราคาซื้อเริ่มแรกเทียบกับ ROI ผลผลิตระยะยาว

ร้านค้ามักจะติดกับดักราคาอย่างเดียว พวกเขาซื้อเครื่องจักรระดับเริ่มต้นที่มีต้นทุนต่ำกว่าเพียงเพื่อเผชิญกับปัญหาคอขวดระหว่างการตั้งค่าและอัตราเศษซากที่สูง การประหยัดเบื้องต้นจะระเหยไปอย่างรวดเร็วเมื่อผู้ปฏิบัติงานใช้เวลาหลายชั่วโมงในการชิมชิมและดำเนินการทดสอบโค้ง

เปรียบเทียบค่าใช้จ่ายล่วงหน้าของคุณสมบัติการผลิตขั้นสูงกับการคืนทุนในระยะยาว ระบบการวัดมุมด้วยเลเซอร์และการตั้งค่าเครื่องมืออัตโนมัติต้องใช้เงินทุนเริ่มต้นที่สูงกว่า อย่างไรก็ตาม สิ่งเหล่านี้ช่วยประหยัดแรงงานและวัสดุได้มหาศาลตลอดอายุการใช้งานของเครื่องจักร การตั้งค่าที่รวดเร็วยิ่งขึ้นส่งผลให้มีชิ้นส่วนนอกประตูเพิ่มมากขึ้นในทุกกะงาน

ข้อกำหนดรอยเท้าของพื้นร้านค้าและข้อกำหนดของมูลนิธิ

ความเป็นจริงในการใช้งานจริงเป็นตัวกำหนดการเลือกเครื่อง คุณต้องตรวจสอบความสูงของเพดานเพื่อให้มีช่องว่างระหว่างการติดตั้งและการใช้งาน ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอสำหรับการขนถ่ายวัสดุรอบๆ เครื่องจักร ชิ้นส่วนที่ยาวจำเป็นต้องมีระยะห่างจากการสวิงอย่างมากในระหว่างกระบวนการดัดงอ

เครื่องจักรที่มีน้ำหนักมากจำเป็นต้องมีข้อกำหนดเฉพาะด้านฐานรากคอนกรีต พื้นโรงงานมาตรฐานมักจะขาดความหนาและการเสริมแรงที่จำเป็นในการรองรับเครื่องจักรขนาด 400 ตัน คุณอาจต้องขุดและเทแผ่นคอนกรีตเฉพาะ แยกต้นทุนการก่อสร้างเหล่านี้เป็นงบประมาณเริ่มต้นของคุณ

การบำรุงรักษา การหยุดทำงาน และความพร้อมในการให้บริการ

การจัดซื้อเครื่องจักรฉลากขาวนำเข้าที่มีเครือข่ายบริการภายในประเทศไม่ดีถือเป็นความเสี่ยงอย่างมาก เมื่อเครื่องจักรหยุดทำงาน คุณต้องติดต่อช่างเทคนิคและชิ้นส่วนอะไหล่ทันที เครื่องจักรราคาถูกจะมีราคาแพงอย่างไม่น่าเชื่อหากไม่ได้ใช้งานเป็นเวลาสามสัปดาห์เพื่อรอวาล์วที่เป็นกรรมสิทธิ์เพื่อจัดส่งจากต่างประเทศ

สรุปข้อกำหนดการบำรุงรักษามาตรฐานก่อนซื้อ ทำความเข้าใจกำหนดการสำหรับการเปลี่ยนถ่ายน้ำมันเครื่อง การเปลี่ยนไส้กรอง และการสอบเทียบแกน ตรวจสอบความสำคัญของความพร้อมจำหน่ายชิ้นส่วน OEM กับผู้ผลิตที่คุณเลือก การสนับสนุนภายในประเทศที่แข็งแกร่งช่วยให้มั่นใจว่าเครื่องจักรมีเวลาทำงานสูงสุด

ความพร้อมของระบบอัตโนมัติ (หุ่นยนต์และเครื่องเปลี่ยนเครื่องมืออัตโนมัติ)

การจัดซื้อเครื่องจักรที่มีสถาปัตยกรรมแบบเปิดสำหรับการบูรณาการเซลล์หุ่นยนต์ในอนาคตจะมอบคุณค่าเชิงกลยุทธ์ แม้ว่าคุณจะไม่ต้องการหุ่นยนต์ในปัจจุบัน แต่ความสามารถในการเพิ่มหุ่นยนต์ในภายหลังจะช่วยยืดอายุการใช้งานของเครื่องได้ เซลล์ดัดด้วยหุ่นยนต์จัดการกับชิ้นส่วนที่หนักและซ้ำๆ โดยไม่เกิดความเมื่อยล้าของผู้ปฏิบัติงาน

ประเมินผลกระทบในการปฏิบัติงานของเครื่องเปลี่ยนเครื่องมืออัตโนมัติ (ATC) ในสภาพแวดล้อมที่มีการผสมผสานกันสูง ATC จะลดเวลาการตั้งค่าลงอย่างมาก เครื่องจักรจะเปลี่ยนแม่พิมพ์ของตัวเองตามโปรแกรมออฟไลน์ ในขณะที่ผู้ปฏิบัติงานดึงวัสดุชุดถัดไป ซึ่งจะทำให้สปินเดิลหมุนและเพิ่มปริมาณงานสูงสุด

บทสรุป

การเลือกเครื่องกดเบรกที่เหมาะสมเริ่มต้นด้วยการทำความเข้าใจวัสดุ รูปทรงของชิ้นส่วน ปริมาณการผลิต และเป้าหมายระบบอัตโนมัติในอนาคต ด้วยการเลือกน้ำหนัก เทคโนโลยีการขับเคลื่อน ระบบควบคุม CNC เครื่องมือ และคุณสมบัติด้านความแม่นยำที่เหมาะสม ผู้ผลิตสามารถปรับปรุงคุณภาพการดัด ลดต้นทุนการดำเนินงาน และเพิ่มผลผลิตในระยะยาวได้

Nanjing Jinqiu CNC Machine Tool มุ่งมั่นที่จะจัดหาอุปกรณ์การประมวลผลโลหะแผ่น CNC ที่เชื่อถือได้สำหรับผู้ผลิตทั่วโลก ด้วยความเชี่ยวชาญในอุตสาหกรรมที่กว้างขวางและการสนับสนุนทางเทคนิคอย่างมืออาชีพ บริษัทช่วยลูกค้าปรับปรุงประสิทธิภาพการผลิต ความแม่นยำในการดัดงอ และความสามารถในการแข่งขันในการผลิตโดยรวม

ก่อนตัดสินใจซื้อขั้นสุดท้าย ให้พิจารณาสิ่งต่อไปนี้:

• คำนวณน้ำหนักสูงสุดที่ต้องการและความยาวในการดัดงอตามข้อกำหนดเฉพาะของวัสดุที่แย่ที่สุด โดยเพิ่มส่วนต่างด้านความปลอดภัย 20%

• เลือกประเภทไดรฟ์ที่สอดคล้องกับความต้องการความเร็วรอบและเป้าหมายประสิทธิภาพของคุณ

• ระบุความสามารถของ CNC และระบบเครื่องมือตามความซับซ้อนของชิ้นส่วนและความถี่ในการตั้งค่าของคุณ

• ขอการศึกษาเวลาและจัดเตรียมแบบร่างชิ้นส่วนที่ซับซ้อนให้กับผู้ผลิตเพื่อทดสอบการโค้งงอทางกายภาพ

• ประเมินอินเทอร์เฟซซอฟต์แวร์ CNC โดยตรงเพื่อให้แน่ใจว่าตรงกับความสามารถทางเทคนิคของผู้ปฏิบัติงานของคุณก่อนที่จะออกใบสั่งซื้อ

คำถามที่พบบ่อย

ถาม: เครื่องกดเบรกเชิงพาณิชย์ราคาเท่าไหร่?

ตอบ: รุ่นไฮดรอลิกระดับเริ่มต้นเริ่มต้นที่ประมาณ 30,000 ถึง 50,000 เหรียญสหรัฐสำหรับการผลิตขั้นพื้นฐาน รุ่นไฟฟ้าหรือไฮบริดระดับไฮเอนด์พร้อมระบบควบคุม CNC ขั้นสูง แบ็คเกจแบบหลายแกน และยอดยอดอัตโนมัติตั้งแต่ 100,000 ดอลลาร์สหรัฐฯ ถึงมากกว่า 300,000 ดอลลาร์สหรัฐฯ ขึ้นอยู่กับน้ำหนักบรรทุกและความยาวของเตียงเป็นอย่างมาก

ถาม: อะไรคือความแตกต่างระหว่างการดัดด้วยอากาศและการดัดด้านล่าง?

ตอบ: การดัดด้วยอากาศจะดันวัสดุเข้าไปใน V-die โดยไม่ต้องสัมผัสด้านล่าง โดยใช้ความลึกของ ram เพื่อกำหนดมุม มันต้องใช้น้ำหนักน้อยกว่า การดัดงอด้านล่างจะดันวัสดุไปติดกับผนัง V-die จนสุด ซึ่งต้องใช้น้ำหนักมากกว่าถึงสามเท่าและเครื่องมือเฉพาะสำหรับแต่ละมุม

ถาม: ฉันจะคำนวณน้ำหนักที่จำเป็นสำหรับการกดเบรกได้อย่างไร

ตอบ: น้ำหนักจะคำนวณตามความหนาของวัสดุ ความยาวในการดัดงอ ความต้านทานแรงดึง และช่องเปิดของ V-die สูตรมาตรฐานใช้ช่องเปิดแบบ V-die แปดเท่าของความหนาของวัสดุสำหรับเหล็กเหนียว วัสดุที่มีแรงดึงสูงกว่าต้องใช้ตัวคูณเพื่อกำหนดแรงดัดงอที่ถูกต้อง

ถาม: การยอดบนเบรกกดคืออะไร

ตอบ: Crowning เป็นระบบชดเชยเชิงกลหรือไฮดรอลิกที่ป้องกันการโก่งตัวตามธรรมชาติของแท่นและโครงของเครื่องจักรภายใต้ภาระหนัก ช่วยให้มั่นใจว่ามุมการดัดจะคงที่ตลอดความยาวทั้งหมดของชิ้นส่วน ป้องกันไม่ให้จุดศูนย์กลางของส่วนโค้งกว้างกว่าขอบ

ถาม: โดยทั่วไปแล้วเครื่องกดเบรก CNC จะอยู่ได้นานแค่ไหน?

ตอบ: โครงเหล็กหนักและส่วนประกอบทางกลมีอายุการใช้งาน 15 ถึง 20 ปีหรือมากกว่านั้นได้อย่างง่ายดายด้วยการบำรุงรักษาที่เหมาะสม อย่างไรก็ตาม ตัวควบคุม CNC ซอฟต์แวร์ และชิ้นส่วนอิเล็กทรอนิกส์มักเผชิญกับการล้าสมัยภายใน 7 ถึง 10 ปี ซึ่งมักจะต้องมีการปรับปรุงการควบคุมเพิ่มเติมเพื่อรักษาประสิทธิภาพที่ทันสมัย
