กดเบรก Vs แผงดัด: อะไรคือความแตกต่าง?

การผลิตโลหะแผ่นต้องเผชิญกับปัญหาคอขวดอย่างต่อเนื่อง: การดัดจะกำหนดจังหวะของการผลิต การเลือกอุปกรณ์ส่งผลโดยตรงต่อปริมาณงานและประสิทธิภาพของพื้นที่การผลิต ผู้ผลิตจะจัดการกับความตึงเครียดระหว่างการจัดการรายจ่ายฝ่ายทุน การจัดการกับปัญหาการขาดแคลนทักษะของผู้ปฏิบัติงานขั้นรุนแรง และการตอบสนองความต้องการปริมาณการผลิตที่สูงขึ้น ประเด็นสำคัญอยู่ที่ว่าความอเนกประสงค์ของการกดเบรกแบบเดิมมีมากกว่าระบบอัตโนมัติความเร็วสูงของเทคโนโลยีการพับสมัยใหม่หรือไม่

การประเมินทางเทคนิคนี้ให้การเปรียบเทียบตามหลักฐานระหว่างเบรกกดและอุปกรณ์พับอัตโนมัติ ด้วยการวิเคราะห์จลนศาสตร์ของเครื่องจักร ข้อเสียในการปฏิบัติงาน และความเป็นจริงในการนำไปปฏิบัติ ร้านค้าแปรรูปจึงสามารถลงทุนอุปกรณ์ด้านทุนโดยอาศัยข้อมูลได้ การทำความเข้าใจความแตกต่างทางกลไกและความสามารถในการผลิตของระบบเหล่านี้จะช่วยเพิ่มประสิทธิภาพพื้นที่ การจัดสรรแรงงาน และประสิทธิภาพการผลิตโดยรวม

• ปริมาณงานเทียบกับความยืดหยุ่น: โดยทั่วไปแล้ว เครื่องดัดแผงจะให้รอบเวลาเร็วขึ้น 2 เท่าถึง 3 เท่าสำหรับโปรไฟล์มาตรฐาน ในขณะที่เบรกแบบกดยังคงเหนือกว่าสำหรับการใช้งานที่ซับซ้อน กล่องลึก หรือน้ำหนักมาก

• ใครเป็นผู้ก้าวการผลิต: บนเบรกกด ผู้ปฏิบัติงานจะควบคุมเครื่องจักร บนเครื่องดัดแผง เครื่องจักรจะเคลื่อนก้าวของผู้ปฏิบัติงาน และปรับปรุงความสามารถในการคาดการณ์ได้อย่างมาก

• การพึ่งพาแรงงาน: การกดเบรกต้องอาศัยความเชี่ยวชาญของผู้ปฏิบัติงานอย่างมากในการเว้นจังหวะ การตั้งค่า และความแม่นยำ เครื่องดัดแผงทำให้การจัดการวัสดุและการปรับเครื่องมือเป็นไปโดยอัตโนมัติ ช่วยลดผลกระทบจากการขาดแคลนแรงงานที่มีทักษะ

• การลงทุนด้านทุน: ต้นทุนเริ่มแรกในการซื้อเครื่องดัดแผงนั้นสูงกว่าเครื่องกดเบรกอย่างมาก ซึ่งต้องใช้การผลิตในปริมาณมากหรือซ้ำซ้อนมากเพื่อพิสูจน์ ROI

• ความเป็นจริงของการเปลี่ยนแปลง: การย้ายการผลิตจากการกดเบรกไปยังเครื่องดัดแผงจำเป็นต้องมีการคำนวณช่องว่างแบบเรียบใหม่ เนื่องจากแผ่นโลหะจะยืดตัวแตกต่างกันออกไปภายใต้จลนศาสตร์การพับเมื่อเปรียบเทียบกับการดัดด้วยลมแบบดั้งเดิม

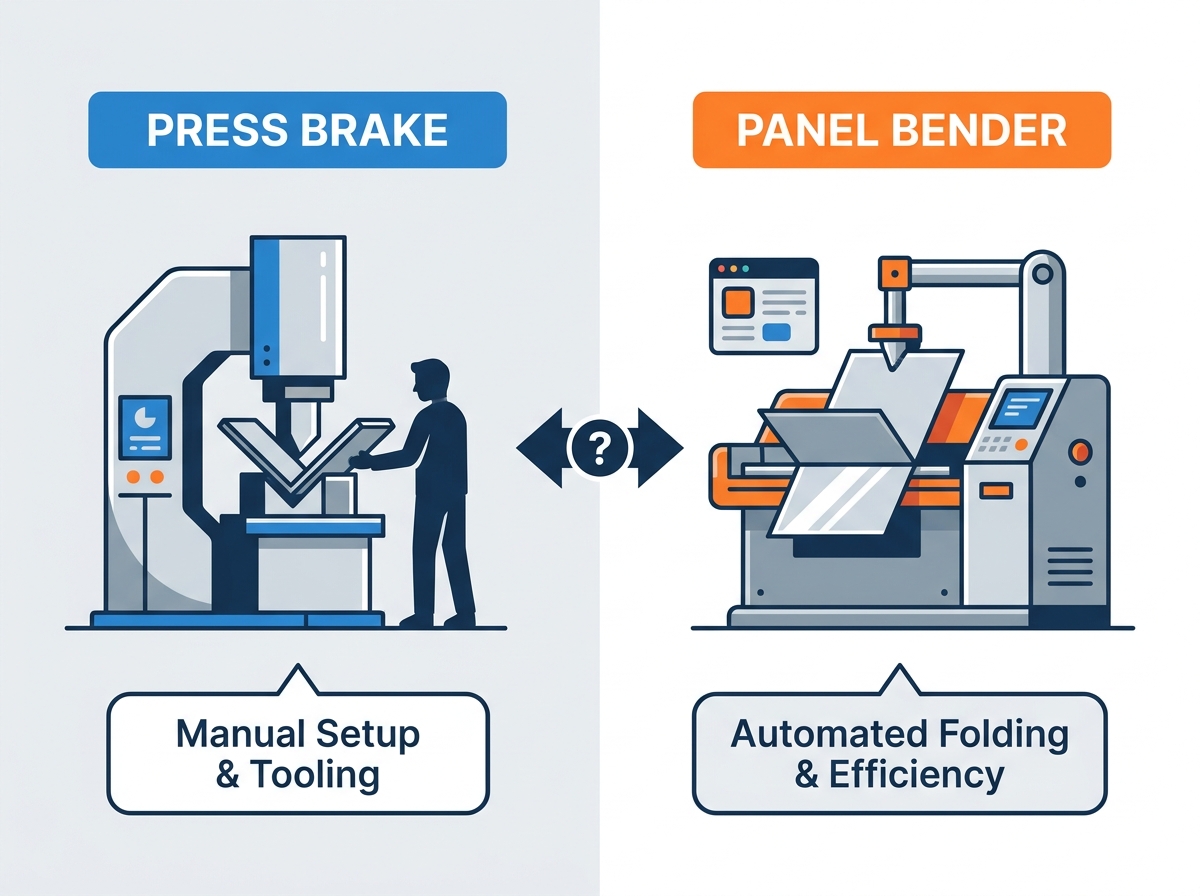

เครื่องกดเบรกและเครื่องดัดแผงทำงานอย่างไร

กลไกของเบรกกด CNC

การทำงานพื้นฐานของเครื่องกดเบรก CNC เกี่ยวข้องกับการกดแผ่นโลหะแบบเจาะจากมากไปน้อยจนกลายเป็น V-die ที่อยู่กับที่ โดยทั่วไปกระบวนการนี้จะใช้การดัดด้วยอากาศ หมัดจะดันวัสดุเข้าไปในแม่พิมพ์ให้ไกลพอเพื่อให้ได้มุมที่ต้องการ โดยขึ้นอยู่กับความลึกของการชักของเครื่องจักรและอัตราส่วนการเปิด V วิธีการอื่นๆ ได้แก่ การลงด้านล่างและการสร้างเหรียญ ซึ่งต้องใช้น้ำหนักที่สูงกว่ามากเพื่อบังคับวัสดุให้สอดคล้องกับรูปทรงของแม่พิมพ์ทุกประการ ฟิสิกส์อาศัยแรงในแนวดิ่งและแรงเสียดทานโดยสิ้นเชิง

การใช้งานเบรกกดโดยธรรมชาติแล้วจำเป็นต้องมีการจัดการชิ้นส่วนระหว่างทุกโค้งงอ ผู้ปฏิบัติงานหรือแขนหุ่นยนต์จะต้องจับ รองรับ และหมุนแผ่นโลหะ สำหรับแผงขนาดใหญ่หรือหนัก การจัดการด้วยตนเองนี้ทำให้เกิดความเมื่อยล้าอย่างมากและทำให้รอบเวลาช้าลง ลำดับการดัดด้วยมือมาตรฐานเกี่ยวข้องกับขั้นตอนทางกายภาพหลายขั้นตอน:

1. ดึงแผ่นเปล่าออกจากพาเลทจัดเตรียม

2. วางแนวแผ่นให้ชิดกับนิ้ว backgauge ของ CNC

3. เหยียบแป้นเหยียบเพื่อสั่งงานแรม

4. รองรับน้ำหนักวัสดุในขณะที่หน้าแปลนเหวี่ยงขึ้น

5. ถอย พลิก และเปลี่ยนตำแหน่งชิ้นส่วนสำหรับลำดับถัดไป

นอกจากนี้ รัศมีการโค้งงอที่แตกต่างกัน มุมแหลม และความหนาของวัสดุที่แตกต่างกันทำให้จำเป็นต้องเปลี่ยนเครื่องมือทางกายภาพ ผู้ปฏิบัติงานต้องสลับการเจาะและแม่พิมพ์ด้วยตนเอง ส่งผลให้เครื่องจักรหยุดทำงานในระหว่างการตั้งค่าที่ซับซ้อน

กลศาสตร์ของเครื่องดัดแผง

จลนศาสตร์การดำเนินงานของ เครื่องดัดแผง มีความแตกต่างโดยพื้นฐานจากการกดแนวตั้งแบบดั้งเดิม แทนที่จะบังคับวัสดุให้เป็นแม่พิมพ์ เครื่องจะยึดแผ่นให้เรียบสนิทโดยใช้ที่ยึดช่องว่างที่แข็งแรง จากนั้นใบมีดดัดทั้งด้านบนและด้านล่างจะกวาดไปทั่วหน้าแปลนที่ยื่นออกมา พับวัสดุขึ้นหรือลงตามมุมที่ตั้งโปรแกรมไว้ การเช็ดนี้จะกระจายแรงเค้นทั่วทั้งแผ่นโลหะแตกต่างกัน และไม่จำเป็นต้องรองรับน้ำหนักทั้งหมดของชิ้นส่วนระหว่างการโค้งงอ

การจัดการชิ้นส่วนอัตโนมัติจะกำหนดประสิทธิภาพของระบบเหล่านี้ โรเตเตอร์และหุ่นยนต์ในตัวจะจับแผ่นเรียบ โดยจัดวางตำแหน่งได้อย่างแม่นยำสำหรับการโค้งหลาย ๆ ครั้งตามขอบที่แตกต่างกันโดยไม่ต้องมีการแทรกแซงด้วยตนเอง มาตรฐานอุตสาหกรรมรุ่นบุกเบิก เช่น ระบบ Salvagnini P4 ได้สร้างพื้นฐานทางกลเหล่านี้ ซึ่งแสดงให้เห็นว่าการหมุนอัตโนมัติลดเวลารอบการทำงานลงอย่างมากได้อย่างไร นอกจากนี้ เครื่องจักรเหล่านี้ยังใช้เครื่องมืออเนกประสงค์อีกด้วย ใบมีดดัดจะปรับให้เข้ากับความยาวหน้าแปลนและความหนาของวัสดุที่แตกต่างกันโดยอัตโนมัติ ช่วยลดการเปลี่ยนแปลงเครื่องมือทางกายภาพที่ต้องใช้ในการกดเบรก

การแยกความแตกต่างของโฟลเดอร์ CNC (กล่อง/ถาด) จากเครื่องดัดแผงอัตโนมัติ

ความสับสนของตลาดมักทำให้เส้นแบ่งระหว่างโฟลเดอร์ CNC มาตรฐานและระบบดัดแผงอัตโนมัติเต็มรูปแบบไม่ชัดเจน แม้ว่าทั้งสองจะใช้จลนศาสตร์แบบพับมากกว่าการกดแบบ V-die แต่ความสามารถในการปฏิบัติงานและการใช้งานเป้าหมายนั้นแตกต่างกันอย่างมาก เครื่องพับ CNC แบบมาตรฐาน ซึ่งมักเรียกว่าโฟลเดอร์กล่องหรือถาด โดยทั่วไปแล้วจะต้องให้ผู้ปฏิบัติงานดันแผ่นเข้ากับ backgauge ด้วยตนเอง และหมุนชิ้นส่วนระหว่างส่วนโค้งต่างๆ จากนั้นคานพับจะแกว่งขึ้นเพื่อสร้างส่วนโค้งงอ

ในทางตรงกันข้าม เครื่องดัดแผง อุตสาหกรรม มีระบบจับยึดและหมุนอัตโนมัติแบบครบวงจร เมื่อผู้ปฏิบัติงานหรือระบบโหลดอัตโนมัติป้อนแผ่นเปล่าเริ่มต้นเข้าไปในเครื่องจักร อุปกรณ์จะจัดการตำแหน่งที่ตามมาทั้งหมด โฟลเดอร์ CNC มาตรฐานยังเผชิญกับข้อจำกัดเกี่ยวกับความแข็งแกร่งของโครงสร้างและปริมาณการผลิตเมื่อเปรียบเทียบกับเครื่องดัดแผงงานหนัก ซึ่งได้รับการออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมการผลิตแบบหลายกะที่ต่อเนื่องและความเร็วสูง

เครื่องดัดแผงเทียบกับเครื่องกดเบรก: ความแตกต่างด้านประสิทธิภาพที่สำคัญ

ความเร็วในการผลิตและการเว้นจังหวะของวงจร

การวิเคราะห์เวลาที่ต้องใช้ในการทำชิ้นส่วนแบบหลายโค้งให้เสร็จสิ้นเผยให้เห็นความแตกต่างที่ชัดเจนระหว่างเทคโนโลยีทั้งสอง บนเบรกแบบกด ระยะเวลาของรอบจะรวมถึงผู้ปฏิบัติงานในการหยิบชิ้นงานขึ้นมา จัดตำแหน่งให้ตรงกับแบ็คเกจ ดำเนินการโค้งงอ การดึงชิ้นงานกลับ พลิกหรือหมุน และทำซ้ำขั้นตอนนี้ หากชิ้นส่วนนั้นต้องใช้ชุดเครื่องมือหลายชุด การตั้งค่าการดัดแบบเป็นขั้นตอนจะเพิ่มความซับซ้อนและเวลามากขึ้น การกดเบรกมักถูกจำกัดโดยความเหนื่อยล้าของผู้ปฏิบัติงาน ความเร็วในการควบคุม และความชำนาญในการใช้มือ การมวยปล้ำบนเหล็ก 11 เกจขนาด 4x8 แผ่นตลอดทั้งวันทำให้แม้แต่ผู้ปฏิบัติงานที่เชี่ยวชาญที่สุดก็ช้าลง

อุปกรณ์ดัดแผงจะเปลี่ยนไดนามิกของจังหวะโดยพื้นฐาน เนื่องจากเครื่องจักรจัดการการหมุนและการวางตำแหน่งทั้งหมดภายใน จึงกำหนดรอบเวลา ผู้ปฏิบัติงานเพียงแค่โหลดชิ้นส่วนเปล่าและขนถ่ายชิ้นส่วนที่เสร็จแล้วออก เพื่อให้มั่นใจถึงปริมาณงานอัตโนมัติและคาดการณ์ได้ ในระหว่างการรันเป็นชุด การกำจัดการจัดการระหว่างการส่งผ่านแบบแมนนวลช่วยให้เครื่องดัดแผงสามารถบรรลุรอบเวลาเร็วขึ้นสูงสุด 2 เท่าถึง 3 เท่าบนรูปทรงที่เกี่ยวข้อง ตัวอย่างเช่น ประตูตู้ไฟฟ้าหกโค้งมาตรฐานอาจใช้เวลา 90 วินาทีในการกดเบรก แต่เพียง 30 วินาทีสำหรับโฟลเดอร์อัตโนมัติ

ความซับซ้อนของชิ้นส่วนและข้อจำกัดทางเรขาคณิต

กดเบรกเป็นเลิศในการใช้งานทางเรขาคณิตเฉพาะที่เทคโนโลยีการพับประสบปัญหา ยังคงเป็นตัวเลือกที่เหนือกว่าสำหรับโปรไฟล์แคบ กล่องลึก มุมแหลมที่รุนแรง และการดัดแผ่นเพลทที่มีน้ำหนักมาก รูปทรงที่ต้องใช้การเจาะคอห่านลึกเป็นพิเศษเพื่อเคลียร์หน้าแปลนที่โค้งงอก่อนหน้านี้เหมาะอย่างยิ่งกับสถาปัตยกรรมแบบเปิดของการกดเบรก ความสามารถในการซ้อนเครื่องมือแบบกำหนดเองช่วยให้ผู้ผลิตสร้างชิ้นส่วนที่ซับซ้อนและไม่สมมาตรที่อาจชนกับกลไกภายในของโฟลเดอร์ได้

ในทางกลับกัน ระบบดัดแผงมีข้อจำกัดทางกายภาพที่เข้มงวดซึ่งกำหนดโดยโปรไฟล์ระยะห่าง ขนาดและรูปร่างของตัวจับยึดเปล่าและใบมีดดัดจะจำกัดการโค้งงอภายใน ความสูงหน้าแปลนสูงสุด และความกว้างของช่องขั้นต่ำ หากโปรไฟล์กล่องลึกเกินไป ชิ้นส่วนจะชนเข้ากับเครื่องมือด้านบนของเครื่องจักรระหว่างการหมุน ผู้ผลิตจะต้องตรวจสอบรูปทรงของชิ้นส่วนอย่างระมัดระวัง เพื่อให้แน่ใจว่าชิ้นส่วนเหล่านั้นอยู่ภายในช่องหลบเฉพาะของเครื่องดัด

ความแม่นยำ ความสม่ำเสมอ และพฤติกรรมของวัสดุ

ระบบดัดแผงสมัยใหม่ใช้เซ็นเซอร์แบบเรียลไทม์แบบบูรณาการขั้นสูงเพื่อรักษาความแม่นยำ เทคโนโลยีที่เทียบเท่ากับ MAC2.0 ของ Salvagnini จะวัดความหนาของแผ่นงานจริงและตรวจจับความแปรผันของแรงดึงของวัสดุเมื่อแผ่นเข้าสู่เครื่องจักร จากนั้นระบบจะชดเชยการสปริงกลับโดยอัตโนมัติ โดยจะปรับมุมโค้งงอแบบไดนามิก ส่งผลให้ชิ้นส่วนมีความสม่ำเสมอสูง แม้ว่าชุดวัสดุจะแสดงความไม่สอดคล้องกันทางโลหะวิทยาเล็กน้อยก็ตาม

เบรกกดอาศัยระบบยอดไฮดรอลิกหรือเชิงกลเป็นอย่างมาก และทักษะของผู้ปฏิบัติงานเพื่อรักษาความสม่ำเสมอของมุม โดยเฉพาะบนส่วนที่ยาว การไล่องศาบนทางโค้ง 10 ฟุตต้องอาศัยประสบการณ์ ฟิสิกส์ของกระบวนการดัดงอก็มีความแตกต่างกันอย่างมากเช่นกัน การเช็ดของใบมีดพับทำให้เกิดการยืดตัวของวัสดุที่แตกต่างกันเมื่อเปรียบเทียบกับแรงเสียดทานแนวตั้งที่มีความแข็งแรงสูงของการดัดงอของอากาศใน V-die นอกจากนี้ กระบวนการพับโดยทั่วไปจะอ่อนโยนกว่าบนพื้นผิววัสดุ ซึ่งช่วยลดรอยขีดข่วนและรอยแม่พิมพ์ที่มักเกี่ยวข้องกับการกดเบรก สิ่งนี้พิสูจน์ได้ว่ามีประโยชน์อย่างมากสำหรับวัสดุที่ไวต่อพื้นผิว เช่น สแตนเลสขัดเงาหรืออลูมิเนียมเคลือบสีล่วงหน้า

ความแตกต่างด้านต้นทุนและการปฏิบัติงานระหว่างแผงดัดและเบรกแบบกด

รายจ่ายฝ่ายทุนเริ่มต้น (CapEx) เทียบกับต้นทุนต่อส่วน

ค่าใช้จ่ายล่วงหน้าที่เกี่ยวข้องกับเครื่องจักรเหล่านี้แสดงถึงความแตกต่างที่สำคัญ เครื่องกดเบรก CNC ระดับเริ่มต้นและระดับสูงจำเป็นต้องมีเงินลงทุนเริ่มแรกต่ำกว่าอย่างเห็นได้ชัด เมื่อเทียบกับต้นทุนการซื้อระดับพรีเมียมของระบบดัดแผงขั้นสูง เครื่องกดเบรกเป็นจุดเริ่มต้นที่เข้าถึงได้สำหรับโรงผลิตที่ต้องการขยายขีดความสามารถโดยไม่ต้องเสี่ยงทางการเงินจำนวนมาก

การคำนวณผลตอบแทนจากการลงทุนจำเป็นต้องมีการวิเคราะห์เวลาทำงานของเครื่องจักร การประหยัดเวลาในการตั้งค่า และการตัดจำหน่ายต้นทุนต่อชิ้นส่วน ในการดำเนินการผลิตที่มีปริมาณมากหรือเกิดซ้ำกันมาก ความเร็วและการตั้งค่าอัตโนมัติของเครื่องดัดแผงจะช่วยลดต้นทุนค่าแรงต่อชิ้นส่วนได้อย่างมาก ความสามารถของเครื่องจักรในการทำงานอย่างต่อเนื่องโดยมีการแทรกแซงของผู้ปฏิบัติงานน้อยที่สุด ช่วยเร่งการตัดจำหน่าย CapEx ที่สูงขึ้น ทำให้มีความเป็นไปได้ทางการเงินสำหรับรุ่นการผลิตเฉพาะ ในทางกลับกัน ในสภาพแวดล้อมที่มีการผสมผสานสูงและปริมาณน้อย การกดเบรกมักจะยังคงเป็นตัวเลือกที่ประหยัดกว่า

ข้อกำหนดด้านแรงงานและความเชี่ยวชาญของผู้ปฏิบัติงาน

ตลาดแรงงานที่มีทักษะในปัจจุบันนำเสนอความท้าทายที่สำคัญสำหรับโรงงานแปรรูป การค้นหา จ้าง และรักษาผู้ปฏิบัติงานกดเบรกที่มีประสบการณ์ซึ่งมีความเข้าใจอย่างลึกซึ้งเกี่ยวกับค่าเผื่อการโค้งงอ การจัดลำดับด้วยตนเอง และการตั้งค่าที่ซับซ้อนเป็นเรื่องยากและมีค่าใช้จ่ายสูง เบรกกดอาศัยความเชี่ยวชาญของมนุษย์ทั้งหมดเพื่อให้ทำงานได้อย่างแม่นยำและมีประสิทธิภาพ พนักงานปฏิบัติงานที่มีทักษะสูงสามารถกดเบรกได้ แต่มือใหม่สามารถสร้างเศษเหล็กและปัญหาคอขวดจำนวนมากให้กับทั้งร้านได้

การเปลี่ยนมาใช้การดัดแผงจะเปลี่ยนกระบวนทัศน์แรงงาน ข้อกำหนดนี้ย้ายออกจากการจัดการด้วยตนเองที่มีความเข้มข้นสูงและทักษะการดัดทางกายภาพเฉพาะทาง ไปสู่การตั้งโปรแกรมออฟไลน์ การโหลดแบบอัตโนมัติ และการตรวจสอบเครื่องจักรขั้นพื้นฐาน ผู้ปฏิบัติงานไม่จำเป็นต้องเข้าใจการหักงอที่ซับซ้อนหรือต้องต่อสู้กับผ้าหนาๆ ช่วยให้ร้านค้าสามารถใช้บุคลากรที่มีประสบการณ์น้อยในการดำเนินงานเครื่องจักร ในขณะเดียวกันก็จัดสรรโปรแกรมเมอร์และวิศวกรที่มีทักษะสูงเพื่อเพิ่มประสิทธิภาพซอฟต์แวร์และขั้นตอนการผลิต

รอยเท้า การใช้พลังงาน และการบำรุงรักษา

พื้นที่ทางกายภาพถือเป็นสินค้าระดับพรีเมียมในโรงงานผลิตใดๆ แม้ว่าพื้นที่วางของเครื่องจักรจะสามารถเปรียบเทียบกันได้ขึ้นอยู่กับรุ่น แต่เครื่องกดเบรกจำเป็นต้องมีพื้นที่จัดเตรียมงานระหว่างดำเนินการ (WIP) ที่กว้างขวาง และตู้เก็บเครื่องมือขนาดใหญ่สำหรับการเจาะและแม่พิมพ์ ระบบการดัดแผงด้วยเครื่องมืออเนกประสงค์และปริมาณงานที่รวดเร็ว มักจะลดความจำเป็นในการเตรียม WIP ที่ครอบคลุม และทำให้โครงร่างพื้นเพรียวลม

รูปแบบการบำรุงรักษาระยะยาวก็แตกต่างกันเช่นกัน เบรกกดจำเป็นต้องมีการจัดการน้ำมันไฮดรอลิก การสอบเทียบระบบครอบฟันเป็นประจำ และการเปลี่ยนเครื่องมือกลอย่างต่อเนื่องเนื่องจากการสึกหรอ อุปกรณ์ดัดแผงสมัยใหม่มักใช้ไดรฟ์เซอร์โวไฟฟ้า ซึ่งช่วยลดการบำรุงรักษาระบบไฮดรอลิก แต่แนะนำชุดเซ็นเซอร์ที่ซับซ้อนและกลไกควบคุมอัตโนมัติที่ต้องการการสนับสนุนด้านเทคนิคเฉพาะทาง

ความท้าทายเมื่อเปลี่ยนมาใช้เครื่องดัดแผง

การเปลี่ยนผ่านการผลิตและเส้นโค้งการเรียนรู้

การโยกย้ายชิ้นส่วนจากเบรกกดไปยังเครื่องดัดแผงทำให้เกิดปัญหาคอขวดทางวิศวกรรมและการออกแบบที่สำคัญ แฟลตเปล่าแบบเดิมไม่สามารถโอนไปยังเครื่องใหม่ได้โดยตรง ความจำเป็นของการออกแบบใหม่และการปรับโครงสร้างรูปแบบแบนราบใหม่ถือเป็นความเป็นจริงของการนำไปปฏิบัติที่สำคัญ แผนกวิศวกรรมต้องใช้เวลาในการอัปเดตไฟล์ CAD และตั้งโปรแกรมชิ้นส่วนใหม่เพื่อรองรับจลนศาสตร์การโค้งงอแบบใหม่

ฟิสิกส์ของการปรับรูปแบบเรียบเป็นตัวกำหนดข้อกำหนดนี้ ปัจจัย K และการหักงอจะต้องได้รับการปรับเทียบใหม่ เนื่องจากลักษณะการเปลี่ยนรูปของวัสดุจะแตกต่างกันโดยพื้นฐานภายใต้จลนศาสตร์ของการเช็ดและการพับเมื่อเทียบกับการดัดด้วยลมแบบดั้งเดิม วัสดุยืดออกแตกต่างกัน ซึ่งหมายความว่าการตัดเปล่าแบบเรียบสำหรับเบรกกดจะส่งผลให้ขนาดสุดท้ายไม่ถูกต้องหากพับบนเครื่องดัดแผง ร้านค้าจะต้องคำนึงถึงช่วงการเรียนรู้ทางวิศวกรรมนี้เมื่อวางแผนการเปลี่ยนแปลง

ระบบนิเวศการใช้เครื่องมือและการตั้งค่าการบรรเทาผลกระทบ

การดำเนินการกดเบรกเกี่ยวข้องกับต้นทุนที่ซ่อนอยู่และการขนส่งที่ซับซ้อนซึ่งเกี่ยวข้องกับคลังเครื่องมือที่กว้างขวาง ร้านค้าจะต้องดูแลรักษาการเจาะ แม่พิมพ์ เครื่องมือเย็บขอบแบบพิเศษ และเทปป้องกันพื้นผิวที่หลากหลายเพื่อรองรับรูปทรงที่หลากหลาย การจัดการ จัดระเบียบ และการเปลี่ยนแปลงทางกายภาพของเครื่องมือเหล่านี้ใช้เวลาในการผลิตอันมีค่าและต้องมีการติดตามสินค้าคงคลังอย่างต่อเนื่อง

ระบบดัดแผงนำเสนอความเป็นจริงในการตั้งค่าโดยไม่ต้องใช้เครื่องมือสำหรับโปรไฟล์มาตรฐานส่วนใหญ่ ใบมีดดัดอเนกประสงค์จะปรับตามความยาวและความหนาต่างๆ โดยอัตโนมัติ อย่างไรก็ตาม การระบุขีดจำกัดที่แท้จริงของเครื่องมืออเนกประสงค์นี้จะช่วยป้องกันการหยุดทำงานโดยไม่คาดคิดได้ แม้ว่าจะสามารถจัดการกับหน้าแปลนมาตรฐานได้อย่างง่ายดาย แต่รูปทรงเฉพาะ เช่น ช่องแคบหรือส่วนโค้งเยื้องศูนย์ อาจยังต้องใช้เม็ดมีดเสริมหรือสั่งทำพิเศษ การทำความเข้าใจขีดจำกัดเหล่านี้จะช่วยป้องกันการหยุดการผลิตโดยไม่คาดคิดเมื่อมีการนำชิ้นส่วนที่ซับซ้อนมาสู่กำหนดการ

บทสรุป

ไม่มีเครื่องจักรใดที่เหนือกว่าในระดับสากล ตัวเลือกที่เหมาะสมที่สุดขึ้นอยู่กับรูปทรงของชิ้นส่วน ปริมาณการผลิต และข้อจำกัดด้านแรงงานเฉพาะของโรงงาน โรงงานแปรรูปจะต้องจัดการลงทุนด้านอุปกรณ์ให้สอดคล้องกับกลยุทธ์การผลิตหลักของตน ตรรกะการคัดเลือกจะกำหนดการเลือกกดเบรกสำหรับการผลิตที่มีปริมาณผสมสูง/ปริมาณน้อย การดัดจานหนัก รูปทรงกล่องลึก และการผลิตแบบกำหนดเองที่ซับซ้อนซึ่งความยืดหยุ่นเป็นสิ่งสำคัญยิ่ง ในทางกลับกัน ระบบการดัดแผงเป็นตัวเลือกที่ชัดเจนสำหรับการผลิตในปริมาณมาก การทำซ้ำสูง ไวต่อพื้นผิว หรือการผลิตแผงขนาดใหญ่ ซึ่งการจัดการแบบแมนนวลถือเป็นปัญหาคอขวดอย่างรุนแรง

Nanjing Jinqiu CNC Machine Tool สนับสนุนผู้ผลิตด้วยโซลูชั่นเครื่องมือกล CNC ที่ออกแบบมาเพื่อปรับปรุงประสิทธิภาพการประมวลผลโลหะแผ่น ความแม่นยำ และเสถียรภาพในการผลิต บริษัทสามารถช่วยลูกค้าประเมินการกำหนดค่าอุปกรณ์ที่เหมาะสมตามวัสดุ รูปทรงของชิ้นส่วน ปริมาณการผลิต และข้อกำหนดด้านระบบอัตโนมัติ

เพื่อก้าวไปข้างหน้าอย่างมีประสิทธิภาพ ผู้จัดการฝ่ายผลิตควรดำเนินการขั้นตอนถัดไปต่อไปนี้:

• ตรวจสอบชิ้นส่วนที่มีปริมาณสูงสุด 20 อันดับแรกของคุณเพื่อดูความเข้ากันได้ทางเรขาคณิตกับจลนศาสตร์ของการพับ

• คำนวณเวลารอบการกดเบรกปัจจุบันเทียบกับเวลาจำลองการพับอัตโนมัติที่ผู้ผลิตอุปกรณ์กำหนด

• ประเมินตลาดแรงงานในพื้นที่ของคุณเพื่อพิจารณาความเป็นไปได้ในระยะยาวของการใช้เครื่องจักรแบบแมนนวลเทียบกับระบบอัตโนมัติ

• ปรึกษาวิศวกรแอปพลิเคชันเพื่อวางแผนกระบวนการออกแบบรูปแบบเรียบใหม่และประเมินชั่วโมงทางวิศวกรรมที่จำเป็นสำหรับการเปลี่ยนแปลง

คำถามที่พบบ่อย

ถาม: เครื่องดัดแผงสามารถรองรับความหนาของวัสดุสูงสุดได้คือเท่าใด เมื่อเทียบกับเครื่องกดเบรก

ตอบ: เบรกแบบกดสามารถรองรับความหนามาก ซึ่งมักจะเกินแผ่นขนาด 1 นิ้ว ขึ้นอยู่กับน้ำหนักของเครื่องจักร โดยทั่วไปแล้ว เครื่องดัดแผงจะถูกจำกัดให้ใช้เกจที่บางกว่า โดยปกติแล้วจะสูงสุดประมาณ 11 เกจ (0.120") สำหรับเหล็กสแตนเลส หรือ 9 เกจ (0.150") สำหรับเหล็กเหนียว ขึ้นอยู่กับรุ่นเครื่องจักรและโครงร่างใบมีดโดยเฉพาะ

ถาม: เครื่องดัดแผงสามารถเปลี่ยนระบบกดเบรก CNC ในโรงงานแปรรูปโดยสิ้นเชิงได้หรือไม่

ตอบ: ไม่ แม้ว่าพวกเขาจะลดภาระงานลงอย่างมากสำหรับแผงและกล่องมาตรฐาน แต่ระบบเบรกแบบกดยังคงจำเป็นสำหรับจานหนัก โปรไฟล์แคบ กล่องลึก และรูปทรงที่ต้องใช้การกำหนดค่าการเจาะแบบพิเศษซึ่งใบมีดพับไม่สามารถรองรับทางกายภาพได้

ถาม: การยืดตัวของวัสดุระหว่างเพรสเบรกและเครื่องดัดแผงแตกต่างกันอย่างไร

ตอบ: การโค้งงอของอากาศบนเบรกกดจะบังคับให้วัสดุกลายเป็น V-die ทำให้เกิดแรงเสียดทานที่เข้มข้นและการยืดตัวที่เฉพาะเจาะจง เครื่องดัดแผงจะเช็ดหน้าแปลนขึ้นหรือลงในขณะที่ยึดแผ่นให้เรียบ โดยกระจายแรงเค้นต่างกัน ซึ่งต้องมีการคำนวณปัจจัย K ใหม่และการหักส่วนโค้งเพื่อให้ได้ช่องว่างเรียบที่แม่นยำ

ถาม: เครื่องพับ CNC (แฟ้มกล่อง/ถาด) เหมือนกับเครื่องดัดแผงหรือไม่

ตอบ: ไม่ โฟลเดอร์ CNC มาตรฐานต้องการให้ผู้ปฏิบัติงานวางตำแหน่งและหมุนชิ้นส่วนระหว่างส่วนโค้งด้วยตนเอง เครื่องดัดแผงอุตสาหกรรมมีมือจับและโรเตเตอร์อัตโนมัติเต็มรูปแบบที่จัดการแผ่นงานโดยไม่ต้องมีการแทรกแซงของมนุษย์ ส่งผลให้ได้ปริมาณงานที่สูงขึ้นอย่างมาก

ถาม: เหตุใดเครื่องดัดแผงจึงมีราคาแพงกว่าเครื่องกดเบรกอย่างมาก

ตอบ: ต้นทุนที่สูงขึ้นสะท้อนถึงระบบอัตโนมัติที่ซับซ้อน ประกอบด้วยเครื่องมือจัดการวัสดุแบบครบวงจร เครื่องมือสากลอัตโนมัติที่ปรับเปลี่ยนได้ทันที เซ็นเซอร์วัสดุแบบเรียลไทม์ขั้นสูง และซอฟต์แวร์ที่ซับซ้อนซึ่งจำเป็นในการควบคุมลำดับการหมุนและการดัดชิ้นส่วนอัตโนมัติพร้อมกัน

ถาม: ฉันจำเป็นต้องออกแบบช่องว่างเรียบใหม่หรือไม่ หากฉันเปลี่ยนไปใช้เครื่องดัดแผง

ก. ใช่. เนื่องจากวัสดุจะยืดตัวแตกต่างกันภายใต้จลนศาสตร์การพับเมื่อเทียบกับการดัดด้วยอากาศแบบ V-die รูปแบบแบนที่มีอยู่จะให้ขนาดสุดท้ายที่ไม่ถูกต้อง ทีมวิศวกรจะต้องคำนวณค่าเผื่อการโค้งงอใหม่และอัปเดตไฟล์ CAD สำหรับอุปกรณ์ใหม่
